UPS-ASLN97-A10-0864

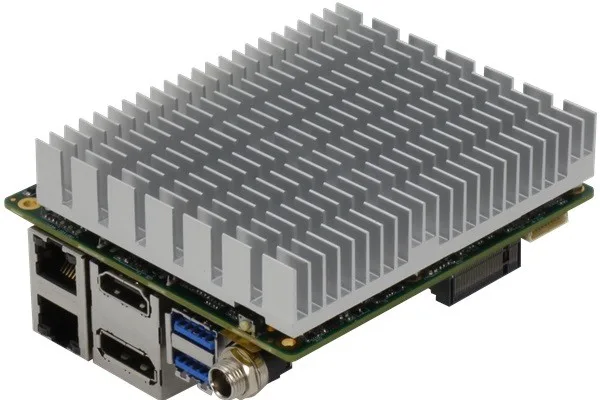

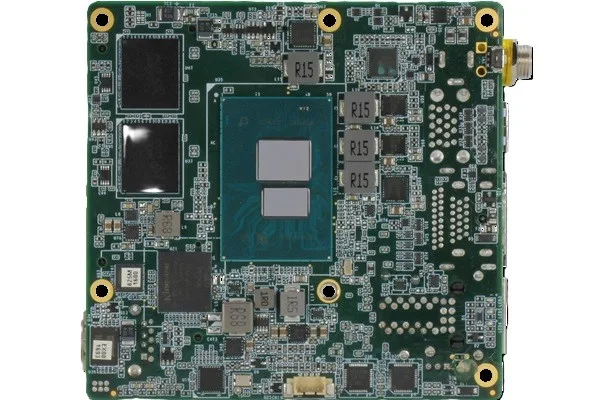

UP Squared 7100'ün bu varyantı, Intel® Processor N97 SoC'nin yüksek performansını 8GB LPDDR5 bellek ve 64GB eMMC depolama ile birleştirir. Bu kombinasyon, özellikle zorlu görevler ve geniş veri setleri için gereken işlem gücü ve depolama alanını sağlar. Kompakt form faktörü ve zengin bağlantı noktaları, geniş bir uygulama yelpazesine uyum sağlar.
Bu geliştirme kartı, 2 adet Gigabit Ethernet RJ-45 portu ile hızlı ve güvenilir ağ bağlantısı sunar. Ayrıca 3 adet USB 3.2 Type A portu ve bir adet 40 pin GPIO başlığı ile esnek çevre birimi ve sensör bağlantı imkanı sağlar.
UP Squared 7100, HDMI 2.0b, DP 1.2 ve eDP 1.3 dahil olmak üzere birden fazla video çıkış arayüzünü destekleyerek esnek ekran bağlantı seçenekleri sunar. Grafik performansı, 12. Nesil Intel® İşlemciler için Intel® UHD Graphics ile desteklenir.
Genişleme yuvaları arasında M.2 2230 E-Key ve M.2 2280 M-Key bulunur. Bu yuvalar, Wi-Fi modülleri veya yüksek hızlı NVMe SSD'ler gibi ek işlevsellikler eklemeye olanak tanır. Güvenlik için yerleşik TPM 2.0 yongası mevcuttur.
Kartın kompakt boyutları (85.6 mm × 90 mm) sayesinde alan kısıtlı uygulamalarda kolayca kullanılabilir. 0°C ile 60°C (0.5 hava akışı ile) arasında geniş bir çalışma sıcaklığı aralığına sahiptir.
Desteklenen işletim sistemleri arasında Microsoft Windows 10/11, Ubuntu 22.04 LTS ve Yocto 5.1 yer almaktadır. Bu geniş destek, farklı yazılım gereksinimlerine uyum sağlamasını kolaylaştırır.
12V DC güç girişi ile çalışır ve ATX varsayılan güç kaynağı tipi mevcuttur. Tipik güç tüketimi 15W ile 37W arasında değişmektedir.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Dokunmatik Tipi
|
Opsiyonel |
|---|
Performans
|
İşlemci (CPU)
|
Intel® N97 4 Core 3.60 / 3.60 GHz BM: 5855 |
|---|---|
|
İşlemci Ailesi
|
Intel® Processor N® |
|
RAM [Sistem Belleği]
|
8 GB LPDDR5 Onboard |
|
SSD/HDD/mSATA/M.2
|
64 GB eMMC Onboard | M.2 2280 M-key x 1 (PCIe x2) |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 2 |
|---|---|
|
USB 3.0
|
Gigabit Ethernet (full speed) RJ-45 |
|
USB 3.2
|
x 3 (USB 3.2 Gen 2 Type A) |
|
USB 2.0
|
x 2 (10 pin wafer üzerinden) |
|
RS 232/422/485 Seri Port
|
x 2 (wafer üzerinden) |
|
Video Çıkışı
|
HDMI 2.0b x 1 | DP 1.2 x 1 | eDP 1.3 x 1 |
|
Dijital I/O
|
40 pin GPIO |
|
Ses Çıkışı
|
Audio wafer (Line out + MIC in) |
|
Genişleme Yuvası
|
M.2 2230 E-Key x 1 | M.2 2280 M-key x 1 |
|
Kablosuz
|
M.2 E-Key üzerinden (Opsiyonel) |
|
Bluetooth
|
M.2 E-Key üzerinden (Opsiyonel) |
Fiziksel
|
Kart Boyutu (mm)
|
85.6 mm × 90 mm |
|---|---|
|
Soğutma
|
Pasif / Aktif (Opsiyonel) |
|
Güç Tüketimi
|
15W ~ 37W (Tipik) |
|
Besleme Voltajı
|
12V DC-in |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C (0.5 airflow) | -20°C ~ 70°C (Aktif Soğutucu ile) |
|
Dış Boyutlar (mm)
|
85.6 x 90 |
|
Ağırlık (kg)
|
0.19 |
|
Güç Kaynağı Tipi
|
AT / ATX (ATX varsayılan) |
Sistem
|
Form Faktörü
|
PICO-ITX |
|---|---|
|
AI Accelerator| GPU
|
Intel® UHD Graphics : 1 TOPS |
|
Çeşitli Portlar
|
40 pin GPIO x 1 | Audio wafer (Line out + MIC in) x 1 |
|
Sertifikalar
|
CE/FCC Class A, RoHS Compliant, REACH |
|
Güvenlik
|
Onboard TPM 2.0 |
|
RTC
|
Evet |
Desteklenen İşletim Sistemleri
Microsoft Windows 10/11 | Ubuntu 22.04 LTS | Yocto 5.1
