UPN-TWLN150-A12-0864-AIKT2 Endüstriyel Anakart · Intel N150 4 Core 0.80 / 3.60 GHz

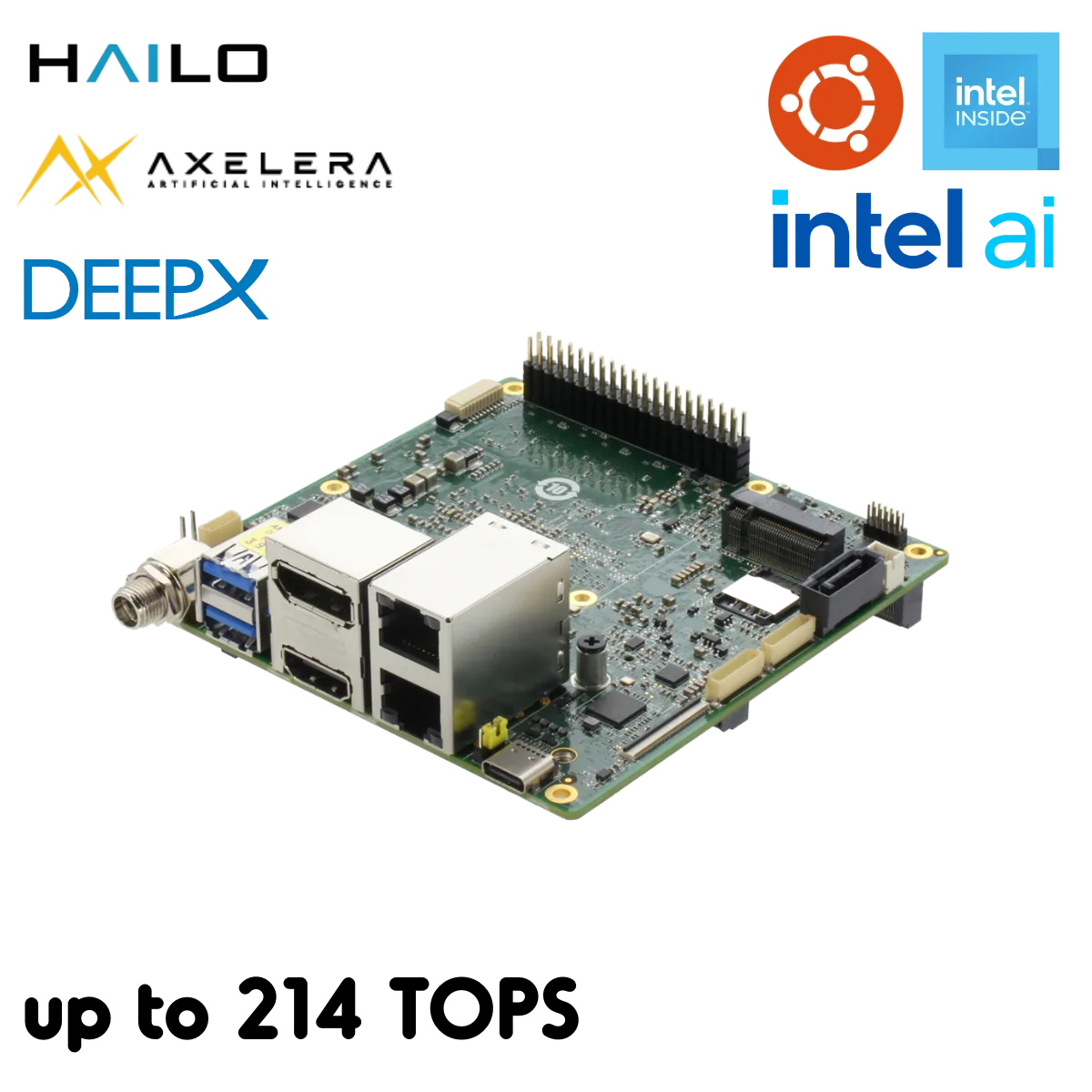

UPN-TWLN150-A12-0864-AIKT2, UP Squared Pro TWL kartı üzerine DEEPX DX-M1 M.2 AI Modülü takılı olarak gelen UP AI geliştirme kitidir.
Intel® N150 işlemci, 8 GB LPDDR5 bellek, 64 GB eMMC ve aktif soğutucu ile birlikte güç adaptörü ve HD USB kamera kutudan çıkar. Ubuntu 24.04 Pro ve UP AI SW Suite yüklü gelir.
Takılı hızlandırıcı modül 25 TOPS çıkarım performansı sağlar; kamera görüntüsünde nesne tanıma, sayım ve kalite kontrol denemelerine kurulum yapmadan başlanabilir.
Kart üzerindeki iki 2.5GbE, üç ekran çıkışı ve 40 pinlik GPIO, prototipin doğrudan sahaya taşınmasına imkan verir. Elektrik kablosu bölgeye göre ayrıca seçilir.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Maks. Çözünürlük
|
Triple 4K Desteği |
|---|---|
|
Dokunmatik Tipi
|
Opsiyonel |
Performans
|
İşlemci (CPU)
|
Intel® N150 4 Core 0.80 / 3.60 GHz | BM : 5340 |
|---|---|
|
İşlemci Ailesi
|
Intel® Processor N® |
|
AI Accelerator| GPU
|
AI Hızlandırıcı DEEPX DX-M1 M.2 AI Modülü : 25 TOPS |
|
AI Accelerator Modeli
|
DEEPX DX-M1 M.2 AI Modülü |
|
RAM [Sistem Belleği]
|
8GB Onboard LPDDR5 |
|
SSD/HDD/mSATA/M.2
|
64GB Onboard eMMC | SATA 6Gb/s x 1 |
Bağlantı
|
Video Girişi
|
MIPI-CSI (61-Pin FPC Connector) |
|---|---|
|
LAN/Ethernet Port Sayısı
|
x 2 |
|
LAN/Ethernet Port Tipi
|
2.5GbE (Intel® I226-IT) |
|
USB 2.0
|
x 3 (Type A x 2, Type C x 1) |
|
RS 232/422/485 Seri Port
|
x 2 (10 Pin Header ile) |
|
Video Çıkışı
|
HDMI 2.0b x 1, DP 1.2 x 1, DP 1.4a (USB Type C ile) |
|
Ses Çıkışı
|
Audio Jack x 1 (Mic-in+Line-out) |
|
Genişleme Yuvası
|
M.2 2230 E-Key x 1, M.2 2280 M-Key x 1, M.2 3052 B-Key x 1 |
|
Kablosuz
|
M.2 2230 E-Key ile Opsiyonel |
|
Bluetooth
|
M.2 2230 E-Key ile Opsiyonel |
Fiziksel
|
Kart Boyutu (mm)
|
101.6mm × 101.6mm |
|---|---|
|
Soğutma
|
Fanlı (Aktif Soğutma) |
|
Güç Tüketimi
|
TBD |
|
Besleme Voltajı
|
12V DC-in, 6A |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C (0.5 hava akımı ile) / WiTAS1: -20°C ~ 70°C (Aktif soğutucu ile, proje bazlı) |
|
Dış Boyutlar (mm)
|
101.6mm × 101.6mm |
|
Ağırlık (kg)
|
0.20 kg |
Sistem
|
Form Faktörü
|
deNEXT System |
|---|---|
|
Çeşitli Portlar
|
40 Pin GPIO x 1 |
|
Sertifikalar
|
CE/FCC Class A, RoHS Compliant, REACH |
|
Güvenlik
|
Onboard TPM 2.0 |
|
BIOS
|
AT/ATX (ATX varsayılan) |
|
RTC
|
Evet |
|
Çalışma Nemi
|
0% ~ 90% RH (yoğuşmasız) |
|
MTBF
|
TBD |
|
Paket İçeriği
|
Kart, aktif soğutucu, takılı AI modülü, güç adaptörü, HD USB kamera | Elektrik kablosu ayrı satılır |
|
Özel Yazılım Desteği
|
Ubuntu 24.04 Pro LTS, UP AI SW Suite |
Desteklenen İşletim Sistemleri
Windows 11 LTSC, Ubuntu 22.04/24.04 (kernel 6.11+), Yocto 5+
Kısaca Bu Ürün
UPN-TWLN150-A12-0864-AIKT2 — Endüstriyel Anakart.
Standart yapılandırmada Intel N150 4 Core 0.80 / 3.60 GHz işlemci, 8 GB RAM ve 64 GB eMMC depolama ile gelir. Görüntü çıkışı: HDMI 2.0b x 1, DP 1.2 x 1, DP 1.4a (USB Type C ile). Bağlantı tarafında 2 Ethernet portu, M.2 2230 E-Key ile Opsiyonel ve M.2 2230 E-Key ile Opsiyonel bulunur. Portlar: 3 x USB 2.0; 2 x seri port (10 Pin Header ile); ses çıkışı: Audio Jack x 1 (Mic-in+Line-out). Cihazın dış ölçüleri 101.6mm × 101.6mm mm ve ağırlığı 0.20 kg. Besleme: 12V DC-in, 6A. 0°C ~ 60°C (0.5 aralığında çalışır. Desteklenen işletim sistemleri: Windows 11 LTSC, Ubuntu.
