PICO-APL3-A11-F001

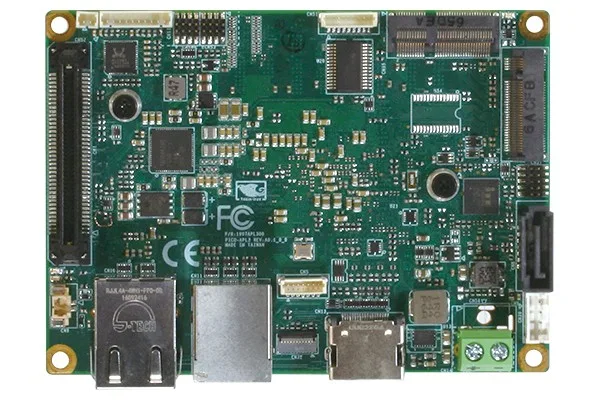

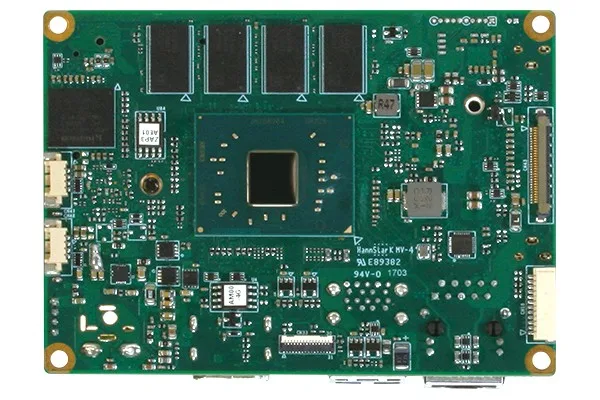

PICO-APL3, Intel® Celeron® N3350 İşlemci (Apollo Lake) ile donatılmış, ultra kompakt Pico-ITX (100mm x 72mm) form faktöründe bir SBC'dir. Bu varyant, Çift Çekirdekli N3350 CPU'ya (6W TDP) ve Fansız çalışma için ısı dağıtıcı (Heatspreader) olmadan gelir. Düşük güç tüketimi ve kompakt boyutu ile mobil ve gömülü sistemler için idealdir.
Sistem, yerleşik 2GB DDR3L 1866MHz belleğe ve 32GB eMMC 5.1 depolamaya sahiptir. Grafik çıkışı olarak bir adet HDMI 1.4b (3840 x 2160 @30Hz) desteği sunar. Üç adede kadar eşzamanlı ekran (HDMI, eDP ve BIO üzerinden DDI) destekler. HDMI çıkışı harici G/Ç'de mevcuttur.
Geniş G/Ç seçenekleri arasında bir adet Realtek Gigabit Ethernet (RJ45), iki adet USB 3.2 Gen 1 (arka I/O) ve iki adet USB 2.0 (dahili) portu bulunur. Depolama için bir adet SATA III (6.0Gb/s) portu ve NVMe olmayan M.2 2280 B-Key (SATA + USB2.0) yuvası mevcuttur. İki adet RS-232 COM portu ve 4-bit GPIO endüstriyel iletişimi destekler. Ses girişi/çıkışı (Line-in, Line-out, Mic) ve Amplifikatör Header desteği mevcuttur.
Genişleme yetenekleri, bir adet M.2 2230 E-Key (WiFi/BT için) yuvasını ve isteğe bağlı BIO Konektörü (PCIe, DDI, LPC, SMBUS, USB desteği) içerir. Çalışma sıcaklığı 0°C ~ 60°C aralığındadır ve +12V DC güç girişi (Phoenix Terminal) gerektirir. TPM 2.0 (Opsiyonel) güvenlik desteği sunar.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
3 Eşzamanlı Ekran (Opsiyonel) |
|---|
Performans
|
İşlemci (CPU)
|
Intel® Celeron® N3350 2 Core 1.10 / 2.40 GHz BM: 1150 |
|---|---|
|
İşlemci Ailesi
|
Intel® Celeron® |
|
RAM [Sistem Belleği]
|
Yerleşik DDR3L 2GB |
|
SSD/HDD/mSATA/M.2
|
eMMC 32GB, SATA 6.0 Gb/s x 1, M.2 2280 B-Key x 1 |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 1 |
|---|---|
|
USB 3.0
|
Realtek 8111 Gigabit Ethernet |
|
USB 2.0
|
Gen 1 x 2 (Arka I/O) |
|
RS 232 Seri Port
|
x 2 (COM 1, 2) |
|
Video Çıkışı
|
HDMI 1.4b x 1 |
|
Dijital I/O
|
4-bit GPIO |
|
Ses Çıkışı
|
Line-In / Line-Out / Mic (Realtek ALC256), Amplifikatör Header |
|
Genişleme Yuvası
|
M.2 2230 E-Key x 1, M.2 2280 B-Key x 1, BIO x 1 (Opsiyonel) |
|
Kablosuz
|
M.2 E-Key üzerinden (Opsiyonel) |
|
Bluetooth
|
M.2 E-Key üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
100mm x 72mm |
|---|---|
|
Soğutma
|
Fansız |
|
Besleme Voltajı
|
+12V DC (Phoenix 2-pin) |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
100mm x 72mm |
|
Ağırlık (kg)
|
0.08 kg |
Sistem
|
Form Faktörü
|
PICO-ITX |
|---|---|
|
AI Accelerator| GPU
|
Intel® HD Graphics 500 : 0.4 TOPS |
|
Çeşitli Portlar
|
Buzzer, Front Panel Header, Reset |
|
Sertifikalar
|
CE/FCC Class A |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Levels |
|
I2C/I2S
|
I2C (Varsayılan) |
|
MTBF (Saat)
|
110, 000 |
Desteklenen İşletim Sistemleri
Windows 10 (64 bit), Linux Ubuntu 16.04.2
