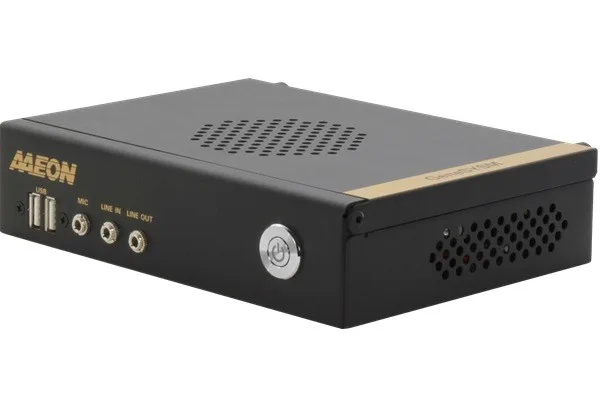

GENESYSM-RAP6-A10-A001
GENESYSM-RAP6, 13. Nesil Intel® Core™ P-serisi İşlemci (Raptor Lake) SoC ile entegre edilmiş kompakt bir 3.5 inç SubCompact Board Sistemidir (178mm x 134.1mm x 43mm). Bu varyant, 14 çekirdekli Intel® Core™ i7-1370PE işlemciye sahiptir ve 28W TDP ile yüksek performanslı kenar bilişim ve gömülü uygulamalar için tasarlanmıştır. Sistem, soğutucu (Cooler) ile birlikte gelir.
Sistem, çift kanallı DDR5 4800 SODIMM bellekleri destekler ve 64GB'a kadar non-ECC RAM kapasitesine sahiptir. Entegre Intel® Iris® Xe Grafikleri, HDMI 2.1 (8K'ya kadar), DP 1.4 (8K'ya kadar) ve Type-C (DP 1.4) çıkışları aracılığıyla üç adede kadar eşzamanlı ekranı destekler.

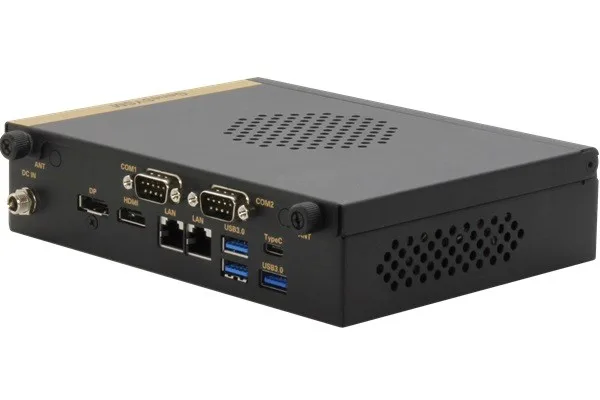

Geniş G/Ç seçenekleri arasında bir adet GbE (Intel® I219) ve bir adet 2.5GbE (Intel® I226) olmak üzere iki Ethernet portu bulunur. Harici olarak üç adet USB 3.2 Gen 2 Type-A ve bir adet USB Type-C portu (USB 3.2 Gen 2, DP 1.4 ve 5V/3A PD desteği) mevcuttur. İki adet RS-232/422/485 seri portu endüstriyel iletişimi destekler.
Depolama için bir adet SATA 6Gb/s portu, M.2 2280 M-Key (PCIe 4.0 [x4]), M.2 3052/3042/2242 B-Key (4G/5G/SATA) ve M.2 2230 E-Key (WiFi/BT) genişleme yuvaları mevcuttur. Geniş 9V ~ 36V DC güç girişi ve TPM 2.0 (Opsiyonel) güvenlik desteği ile zorlu endüstriyel ortamlar için idealdir. Çalışma sıcaklığı 0°C ~ 50°C aralığındadır.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
3 Eşzamanlı Ekran |
|---|
Performans
|
İşlemci (CPU)
|
Intel® Core™ i7-1370PE (6PC+8EC/20T, 1.90 GHz, 28W) |
|---|---|
|
RAM [Sistem Belleği]
|
DDR5 4800 SODIMM x 2 (Maks. 64GB) |
|
SSD/HDD/mSATA/M.2
|
SATA 6.0 Gb/s x 1, M.2 2280 M-Key x 1 |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
HDMI 2.1 x 1, DP 1.4 x 1 |
|---|---|
|
USB 3.2
|
Gen 2 x 3 |
|
USB 2.0
|
x 2 (Arka I/O) |
|
RS 232/422/485 Seri Port
|
x 2 (COM 1, 2) |
|
USB 3.0
|
8-bit GPIO |
|
Genişleme Yuvası
|
M.2 2280 M-Key x 1, M.2 3052/3042/2242 B-Key x 1, M.2 2230 E-Key x 1 |
|
Kablosuz
|
M.2 E-Key/B-Key üzerinden (Opsiyonel) |
|
Bluetooth
|
M.2 E-Key üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
178mm x 134.1mm x 43mm |
|---|---|
|

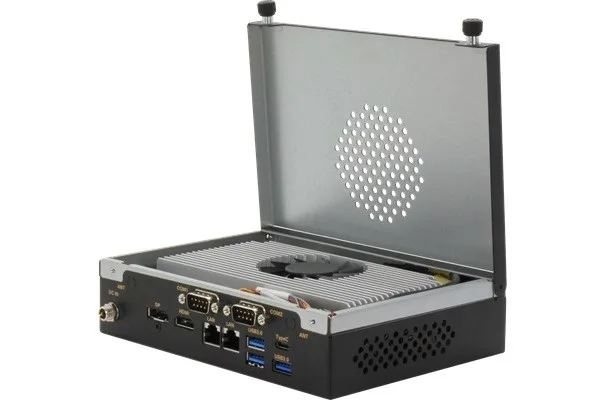

Soğutma
|
Aktif Soğutma (Cooler) |
|
Güç Tüketimi
|
5.33A@ +12V (Tipik) |
|
Besleme Voltajı
|
+9V ~ 36V DC in (DC Jack Konnektör) |
|
Çalışma Sıcaklığı
|
0°C ~ 50°C |
|
Dış Boyutlar (mm)
|
178mm x 134.1mm x 43mm |
Sistem
|
AI Accelerator| GPU
|
Intel® Iris® Xe Graphics |
|---|---|
|
Çeşitli Portlar
|
USB Type-C x 1 (DP 1.4, PD 5V/3A Destekli), Nano SIM x 1, SMBus |
|
Sertifikalar
|
CE/FCC Class A |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Seviye |
Desteklenen İşletim Sistemleri
Windows 10/11 (64bit), Ubuntu 22.04.2
