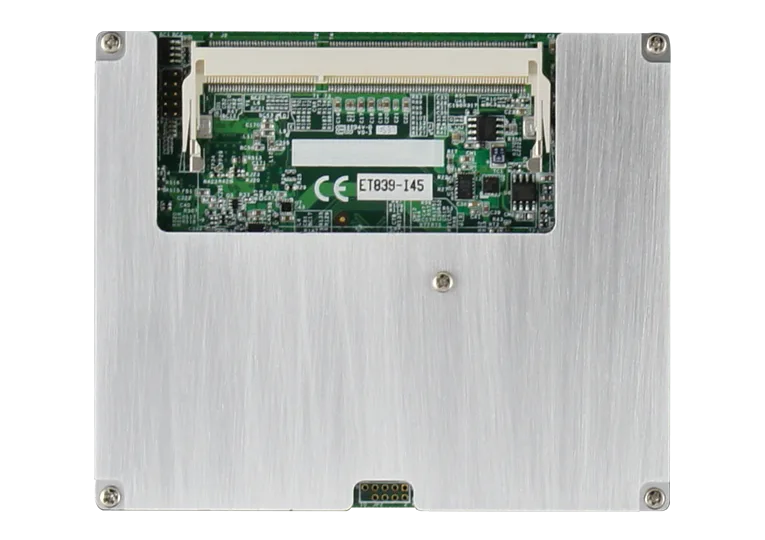

ET839D1S-I45

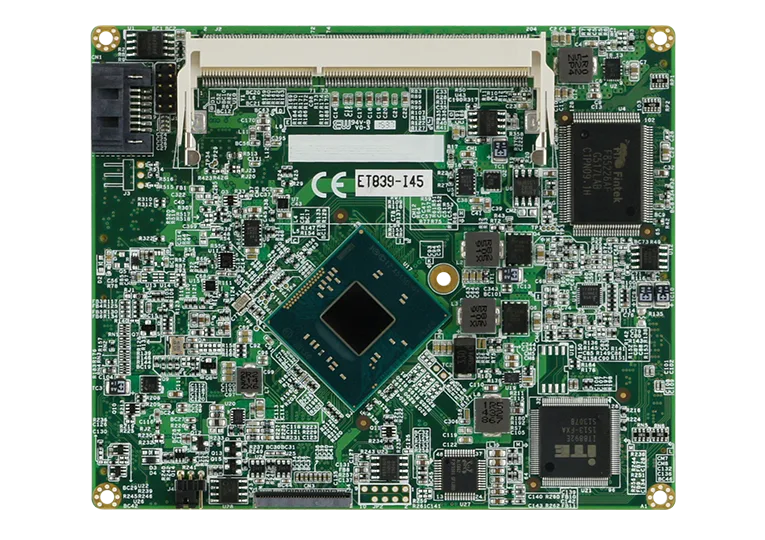

ET839 ETX CPU modülü, zorlu endüstriyel ortamlarda fansız uygulamalar için ideal olan geniş çalışma sıcaklığı (-20°C ila 70°C) ve düşük ısı dağılımı verimliliği sunar. Platform, 1.91GHz dört çekirdekli Intel Atom E3845 SoC işlemci ile güçlendirilmiştir ve mevcut Bay Trail-I ETX çözümlerinin, taban kartını değiştirmeden basit bir şekilde değiştirilmesine veya yükseltilmesine olanak tanır.
Modül, ölçeklenebilir performans sunan Intel Atom E3845 SoC işlemcisine sahiptir ve sistem entegratörlerine esnek tasarım imkanları sağlar.
ETX (3.0) form faktörüne sahip olan kart, eski ISA veri yolu desteği için LPC'den ISA'ya köprü sağlayan Fintek F85226 entegresini barındırır.
Görüntüleme arayüzleri olarak CRT, 24-bit çift kanallı LVDS ve 1x DDI portu desteği sunarak çeşitli endüstriyel ekran gereksinimlerini karşılar.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Performans
|
İşlemci (CPU)
|
Intel® Atom® E3845 4 Core 1.91 GHz BM: 1075 |
|---|---|
|
İşlemci Ailesi
|
Intel® Atom® |
|
RAM [Sistem Belleği]
|
1x DDR3L SO-DIMM, Max. 8GB |
|
SSD/HDD/mSATA/M.2
|
1x SATA II (3.0Gb/sec), 2x IDE |
|
Depolama Sıcaklığı
|
-20°C ~ 80°C |
Bağlantı
|
LAN/Ethernet Port Sayısı
|
LAN/Ethernet Tipi |
|---|---|
|
USB 2.0
|
x 4 (via Carrier Board) |
|
RS 232 Seri Port
|
x 2 |
|
Video Çıkışı
|
1x CRT, 1x LVDS (24-bit dual channel), 1x DDI |
|
Ses Çıkışı
|
Realtek ALC888S Codec |
|
Genişleme Yuvası
|

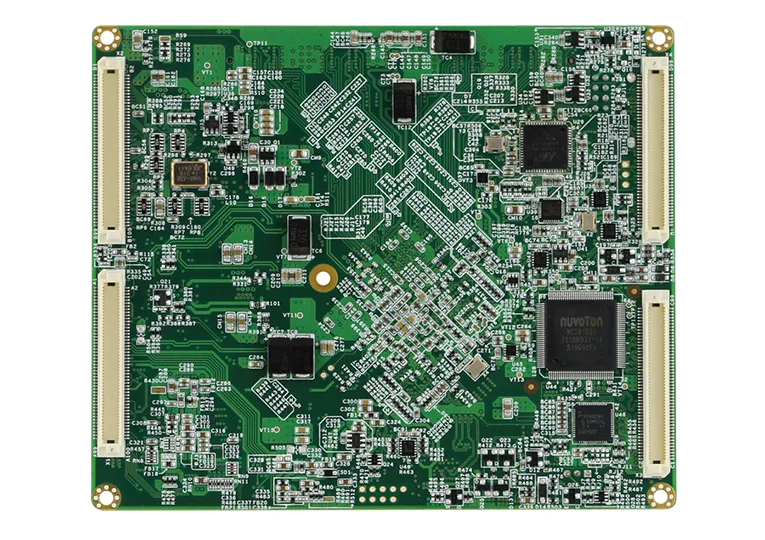

4x ETX connectors (PCI, USB, Audio, CRT, LVDS, LAN, COM, LPT, IDE, PS/2, ISA) |
Fiziksel
|
Kart Boyutu (mm)
|
95 x 114 |
|---|---|
|
Soğutma
|
Fansız |
|
Güç Tüketimi
|
Intel® Atom® E3845 + 2x 4GB DDR3L: +5V @ 1.92A |
|
Montaj Tipi
|
ETX Carrier Board Üzerine |
|
Besleme Voltajı
|
+5V DC |
|
Çalışma Sıcaklığı
|
-20°C ~ 70°C |
|
Dış Boyutlar (mm)
|
95 x 114 |
Sistem
|
Form Faktörü
|
ETX (3.0) Module |
|---|---|
|
AI Accelerator| GPU
|
Intel® Atom® SoC integrated Gen. 7 4Eus graphics |
|
Çeşitli Portlar
|
1x LPT, 1x PS/2 Keyboard, 1x PS/2 Mouse |
|
LVDS
|
Var |
|
Watchdog Timer
|
256 levels |
|
H/W Monitor
|
Var |
|
ISA Bridge
|
Fintek F85226 (LPC to ISA) |
|
Nem Oranı
|
%10 ~ %90 (Yoğuşmasız) |
|
I/O Chipset
|
Nuvoton NCT6102D |
