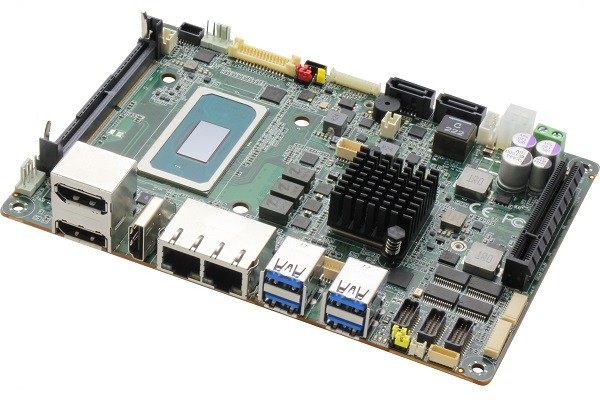

EPIC-TGH7-A11-0002
EPIC-TGH7, 11. Nesil Intel® Core™ i7 İşlemci (Tiger Lake-H) ile donatılmış yüksek performanslı EPIC form faktöründe (115mm x 165mm) bir Anakarttır. Bu varyant, 8 çekirdekli Intel® Core™ i7-11850HE işlemciye (45W TDP) ve Intel® HM570E Yonga Setine sahiptir. Yüksek hızlı DDR4 belleği ile yoğun veri işleme gerektiren gömülü uygulamalar için tasarlanmıştır.
Sistem, çift kanallı DDR4 3200 SODIMM bellekleri destekler ve 64GB'a kadar non-ECC RAM kapasitesine ulaşabilir. Gelişmiş Intel® UHD Grafikleri ile dört adede kadar eşzamanlı ekran çıkışını (HDMI 2.0b x 1, DP++ 1.2a x 2, LVDS veya eDP x 1, VGA x 1) destekleyerek kapsamlı görüntüleme çözümleri sunar.
Geniş G/Ç, bir adet 2.5GbE (Intel® I225) ve bir adet GbE (Intel® I219) olmak üzere iki Ethernet portu içerir. Dört adet USB 3.2 Gen 2 ve dört adet USB 2.0 portu mevcuttur. Toplam altı adet COM portu (2 adet RS232/422/485, 4 adet RS232) ile endüstriyel iletişimi destekler. 2W Ses Amplifikatörü ve dokunmatik kontrolör desteği de mevcuttur.
Genişleme yetenekleri, PCIe Gen 4 [x8] yuvası, M.2 2280 M-Key (NVMe/PCIe 4.0 [x4]), M.2 3052 B-Key (4G/5G/PCIe 3.0 [x2]) ve Half Size Mini Card/mSATA yuvasını içerir. Geniş 9V ~ 24V DC güç girişi aralığı ve TPM 2.0 (Opsiyonel) güvenlik desteği ile kritik uygulamalarda güvenilirliği sağlar. Çalışma sıcaklığı 0°C ~ 60°C'dir.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
4 Eşzamanlı Ekran |
|---|---|
|
Dokunmatik Kontrol
|
4/5/8-wire Touch Controller x 1 |
Performans
|
İşlemci (CPU)
|
Intel® Core™ i7-11850HE (8 Çekirdek/16 İş Parçacığı, 2.60 GHz, 45W) |
|---|---|
|
RAM [Sistem Belleği]
|
DDR4 3200 SODIMM x 2 (Maks. 64GB) |
|
SSD/HDD/mSATA/M.2
|
SATA 6Gb/s x 2, M.2 2280 M-Key x 1 (PCIe 4.0 [x4]), Half Size mSATA/Mini Card x 1 |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
HDMI 2.0 x 1, DP++ 1.2 x 2, VGA x 1 |
|---|---|
|
USB 3.2
|
Gen 2 x 4 |
|
USB 2.0
|
x 4 (Pin Header) |
|
RS 232 Seri Port
|
x 4 (COM 3, 4, 5, 6) |
|
RS 232/422/485 Seri Port
|
x 2 (COM 1, COM 2) |
|
USB 3.0
|
16-bit GPIO |
|
Genişleme Yuvası
|
PCIe 4.0 [x8] Slot x 1, M.2 3052 B-Key x 1, M.2 2280 M-Key x 1, Mini Card/mSATA x 1 |
|
Kablosuz
|
M.2 B-Key üzerinden (4G/5G) / Mini Card/mSATA üzerinden |
|
Bluetooth
|
M.2 B-Key üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
115mm x 165mm |
|---|---|
|
Besleme Voltajı
|
+9V to +24V DC (ATX 4-Pin + Phoenix 2-Pin) |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
115mm x 165mm |
Sistem
|
AI Accelerator| GPU
|
Intel® UHD Graphics for 11th Gen Intel® Processors |
|---|---|
|
Çeşitli Portlar
|
FPC Connector x 1 (PCIe3.0 [x4] x 1), Nano SIM x 1 |
|
Sertifikalar
|
CE/FCC Class A |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Seviye |
|
Yonga Seti
|
Intel® HM570E |
Desteklenen İşletim Sistemleri
Windows 10 (64bit), Ubuntu 20.04.3/Kernel 5.11.0-27-generic x86_64 veya üzeri
