EPIC-BTS7-A10-0002

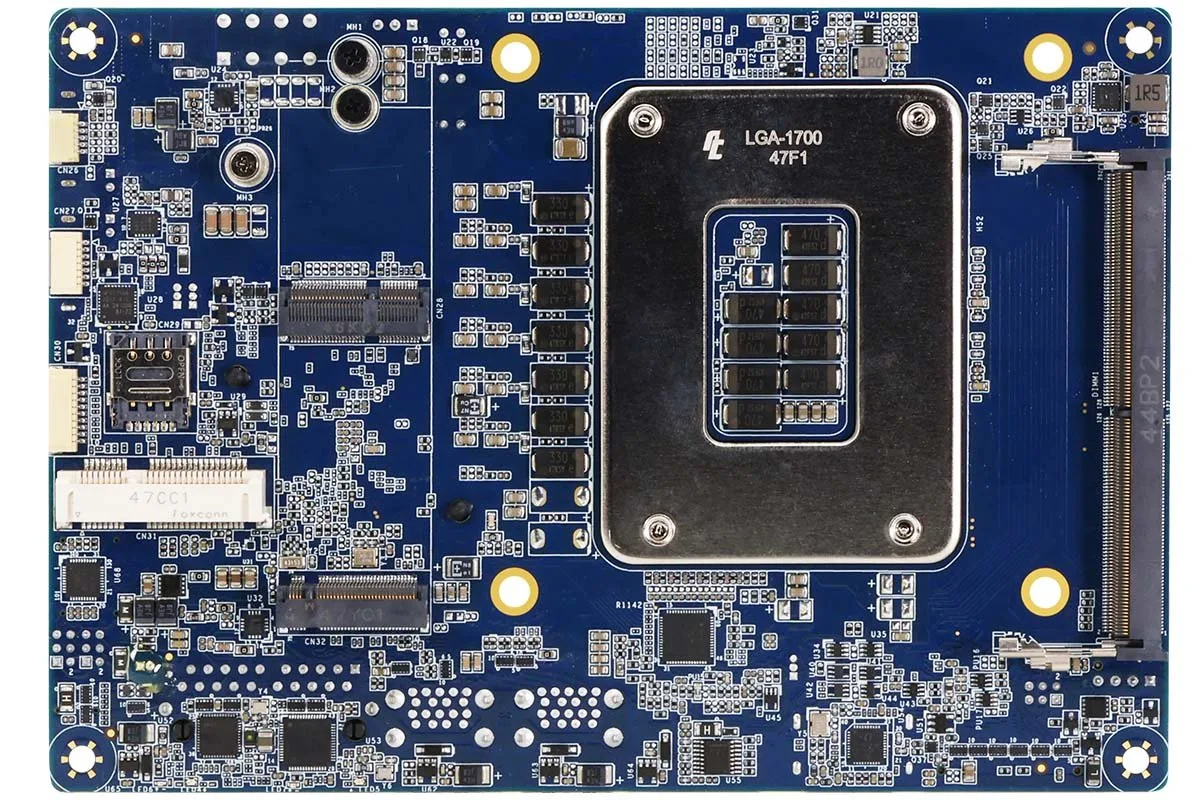

EPIC-BTS7, sabit 12V DC güç girişi ile çalışan, 12., 13. ve 14. Nesil Intel Core işlemcileri destekleyen LGA 1700 soketli bir EPIC anakarttır. Intel H610E yonga seti ile güçlendirilen bu model, özellikle 12V güç kaynağı altyapısına sahip endüstriyel sistemler için optimize edilmiştir.
Çift kanallı DDR5 5600 MT/s bellek desteği ile 64 GB'a kadar RAM kapasitesi sunan ürün, veri darboğazlarını en aza indirir. Sahip olduğu M.2 M-Key ve E-Key yuvaları sayesinde NVMe depolama ve kablosuz bağlantı modülleri ile kolayca genişletilebilir.
Üçlü ekran desteği sağlayan EPIC-BTS7; DP 1.2, VGA ve LVDS arayüzleri üzerinden aynı anda üç farklı görüntü çıkışı verebilir. Bu özellik, dijital tabela sistemleri ve karmaşık insan-makine arayüzleri (HMI) için ideal bir çözüm oluşturur.

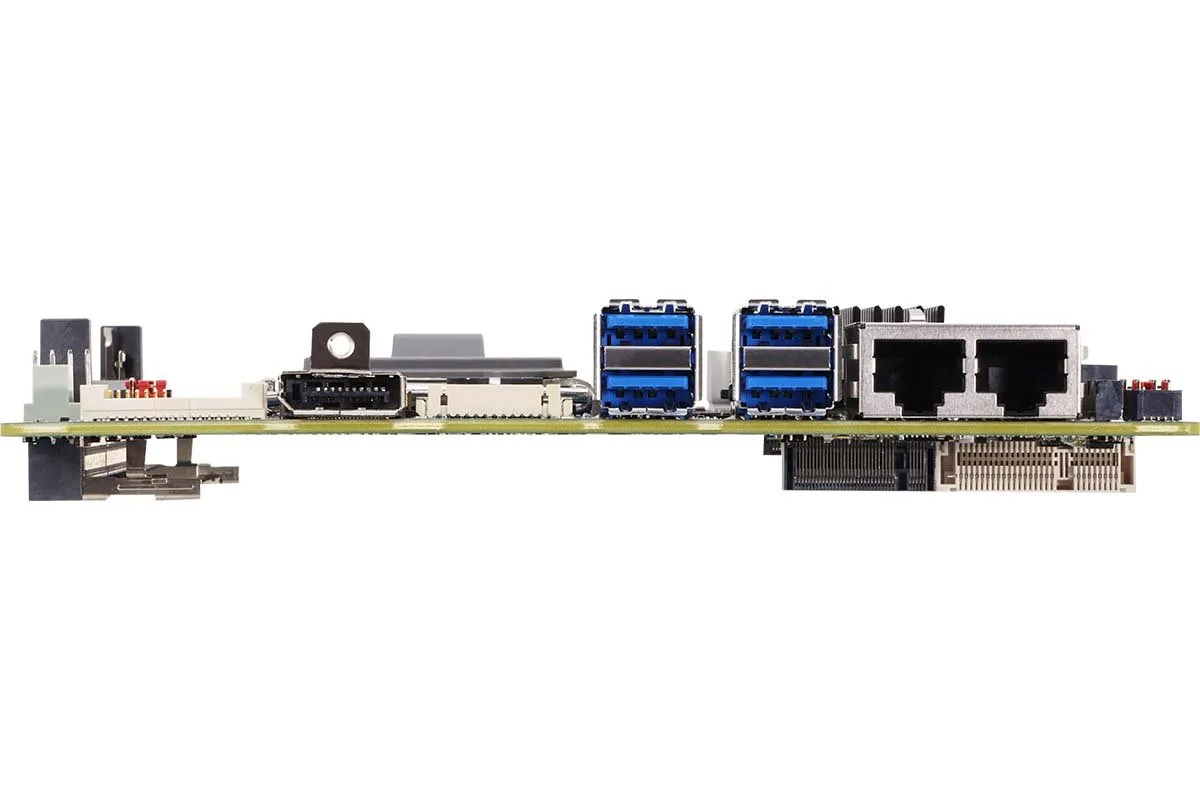

Zengin giriş/çıkış seçenekleri arasında çift LAN (2.5GbE ve GbE), dört adet COM portu ve yüksek hızlı USB 3.2 Gen 2 bağlantıları bulunur. 0°C ile 60°C arasındaki çalışma sıcaklığı, zorlu endüstriyel ortamlarda güvenilir bir kullanım sağlar.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Performans
|
İşlemci (CPU)
|
Konfigüre Edilebilir Intel® Xeon® |Core™ i7 | i5 | i3 | Pentium® | Celeron® |
|---|---|
|
İşlemci Ailesi
|
Konfigüre Edilebilir Intel® Xeon® |Core™ i7 | i5 | i3 | Pentium® | Celeron® |
|
RAM [Sistem Belleği]
|
DDR5 4800/5200/5600, SODIMM x 2, Max. 64 GB |
|
SSD/HDD/mSATA/M.2
|
SATA III x 2, M.2 2280 M-Key x 1 |
Bağlantı
|
LAN/Ethernet Port Sayısı
|
x 2 |
|---|---|
|
LAN/Ethernet Port Tipi
|
2.5 GbE x 1 + GbE x 1 |
|
USB 3.0
|
x 2 |
|
USB 3.2
|
x 2 (Gen 2) |
|
USB 2.0
|
x 4 (Pin Header) |
|
RS 232/422/485 Seri Port
|
RS-232/422/485 x 2 + RS-232 x 2 |
|
Video Çıkışı
|
DP 1.2 x 1, VGA x 1, LVDS x 1 |
|
Dijital I/O
|
8 bit |
|
Genişleme Yuvası
|
Full-size Mini Card x 1, M.2 2230 E-Key x 1, M.2 2280 M-Key x 1 |
|
Wake on LAN
|
Yes |
Fiziksel
|
Kart Boyutu (mm)
|
115mm x 165mm |
|---|---|
|
Soğutma
|
Fanlı (Aktif Soğutma) |
|
Güç Tüketimi
|
24A @12V (Max) |
|
Besleme Voltajı
|
12V DC |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
115mm x 165mm |
Sistem
|
Form Faktörü
|
4" EPIC |
|---|---|
|
AI Accelerator| GPU
|
Intel® UHD Graphics (CPU'ya bağlı) |
|
Çeşitli Portlar
|
Nano SIM x 1, GPIO 8-bit |
|
LVDS
|
Dual Channel 18/24bit LVDS x 1 |
|
Sertifikalar
|
CE, FCC Class A |
|
Chipset
|
Intel® H610E |
|
TPM
|
TPM 2.0 |
|
Watchdog Timer
|
255 Levels |
|
Ön Panel
|
Power/Reset Button, Power/SATA LED, Buzzer |
Desteklenen İşletim Sistemleri
Windows 10/11 (64bit), Ubuntu 22.04.2
