ECB-970G-A10-0001

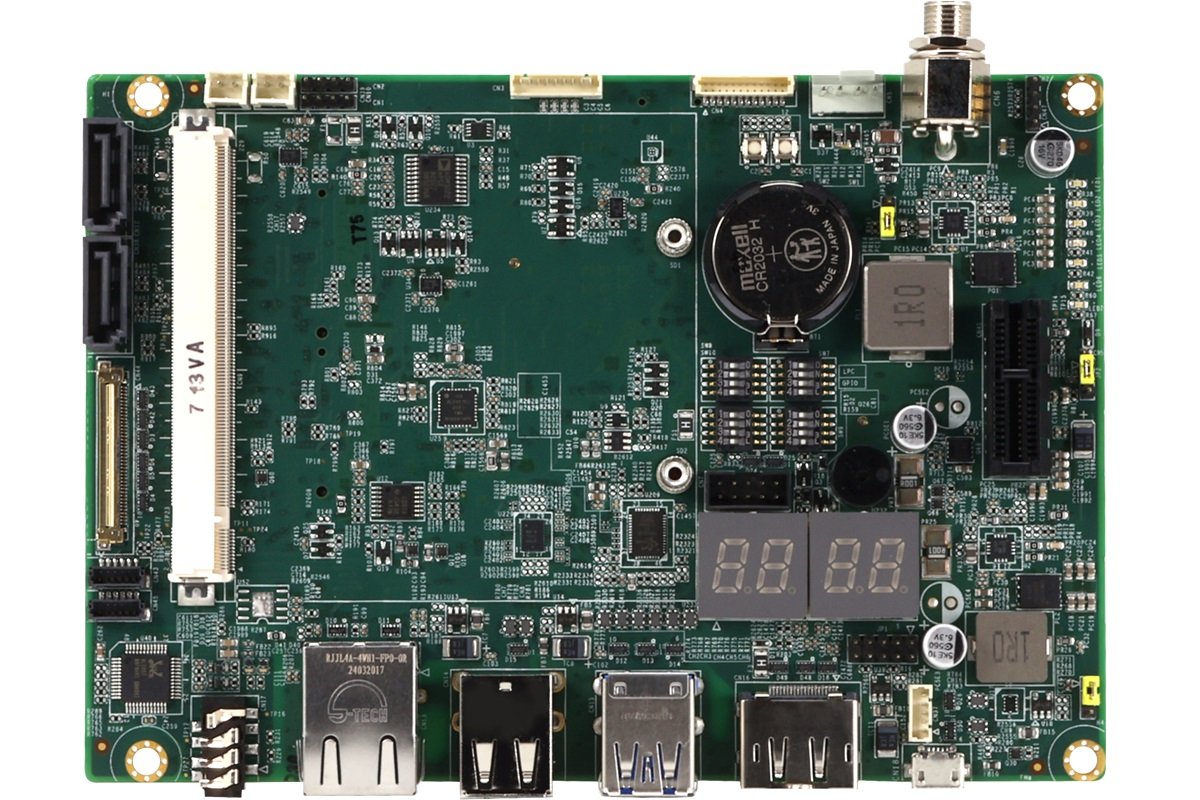

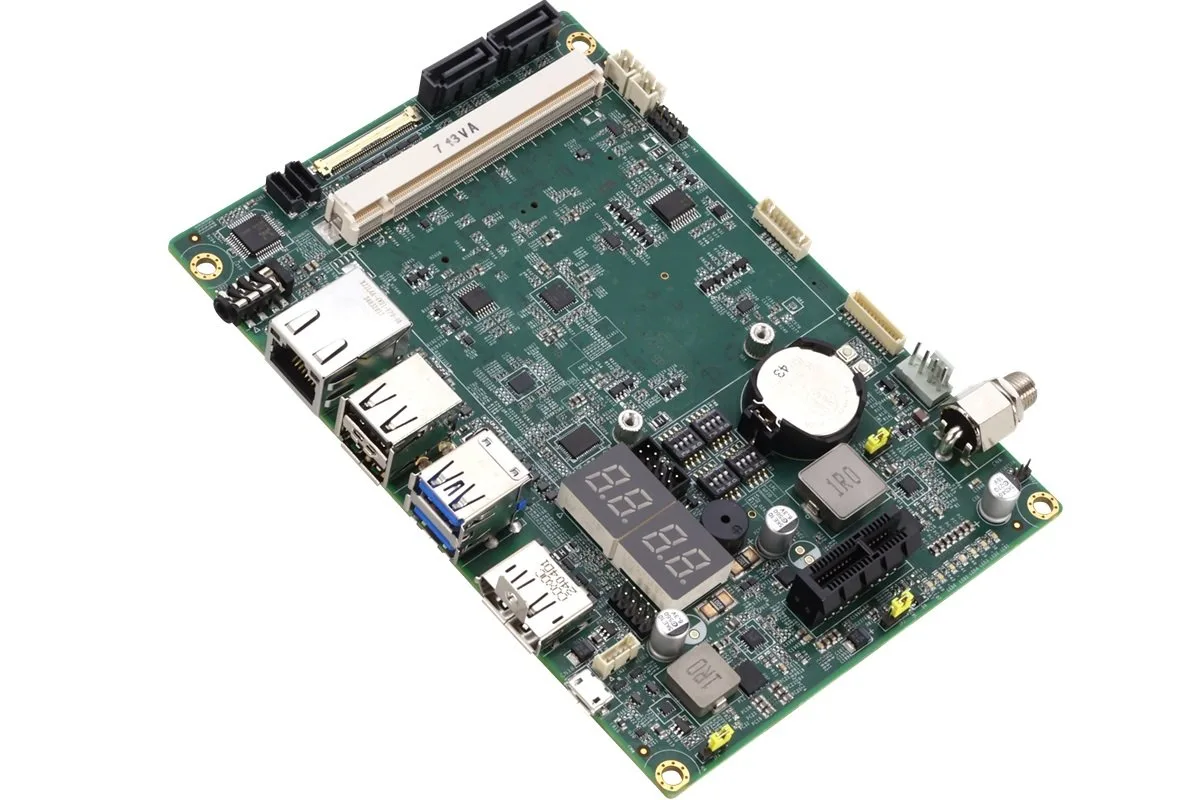

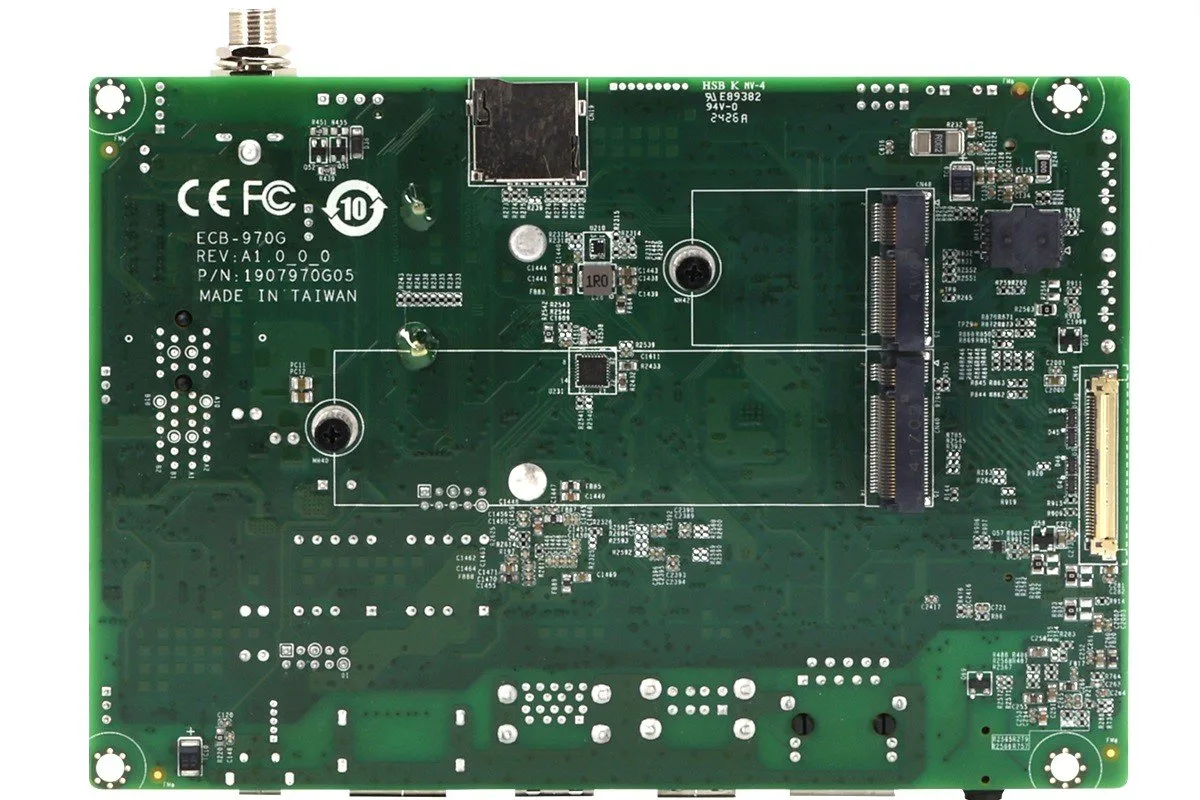

ECB-970G, Qseven R2.1 modüllerini desteklemek için tasarlanmış, 3.5 inç Form Faktöründe (146mm x 101.7mm) bir Taşıyıcı Karttır. Bu kart, Qseven COM'larının gücünü kolayca entegre ederek endüstriyel ve gömülü sistemler için sağlam bir temel oluşturur. Kart üzerindeki MXM 230-pin konektör, Qseven modülünün takıldığı ana arayüzdür.
Görüntüleme desteği, bir adet DisplayPort (DP) çıkışı ve çift kanallı LVDS veya iki adede kadar eDP çıkışı arasında seçim yapma esnekliği sunar. Ağ bağlantısı, modülden gelen bir adet Gigabit Ethernet (RJ-45) portu üzerinden sağlanır. Depolama için iki adet SATA portu ve bir adet Micro SD Kart yuvası mevcuttur.
Genişleme, bir adet PCIe [x1] yuvası, M.2 2280 B-Key (PCIe 3.0 [x2]) ve M.2 2230 E-Key (WiFi/BT için PCIe 3.0 [x1], USB 2.0) yuvaları ile sağlanır. Ayrıca, iki adet USB 3.2 Gen 2 Type-A, iki adet USB 2.0 Type-A ve bir adet Micro USB portu (OS Flash veya USB 2.0 Wafer) mevcuttur. Dört telli UART seri portu endüstriyel iletişim imkanı sunar.
ECB-970G, 0°C ~ 60°C çalışma sıcaklığı aralığında çalışır ve +12V DC güç girişi gerektirir. Kart üzerinde 8-bit GPIO, I2C, SMBus ve WDT (Watchdog Timer) gibi çeşitli endüstriyel kontrol ve izleme arayüzleri bulunur. Ön panel kontrol pin başlığı (power, reset, LED) mevcuttur.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Performans
|
İşlemci (CPU)
|
Qseven Modülüne Bağlı |
|---|---|
|
RAM [Sistem Belleği]
|
Qseven Modülüne Bağlı |
|
SSD/HDD/mSATA/M.2
|
SATA x 2, Micro SD Card x 1, M.2 2280 B-Key |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 1 |
|---|---|
|
USB 3.0
|
10/100/1000M (GbE) |
|
USB 2.0
|
Gen 2 (Type-A) x 2 |
|
RS 232/422/485 Seri Port
|
4-wire UART |
|
Video Çıkışı
|
Display Port x 1, HDMI |
|
Dijital I/O
|
8-bit GPIO |
|
Ses Çıkışı
|
Line-in, Line-out, Mikrofon (Audio Jack) |
|
Genişleme Yuvası
|
M.2 2230 E-Key x 1, M.2 2280 B-Key x 1, PCIe [x1] Slot x 1 |
|
Kablosuz
|
M.2 E-Key üzerinden (WiFi/BT) |
|
Bluetooth
|
M.2 E-Key üzerinden (Opsiyonel) |
Fiziksel
|
Kart Boyutu (mm)
|
146mm x 101.7mm |
|---|---|
|
Güç Tüketimi
|
Modüle bağlı |
|
Besleme Voltajı
|
+12V DC in |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
146mm x 101.7mm |
|
Ağırlık (kg)
|
0.6 kg |
Sistem
|
Form Faktörü
|
3.5'' SubCompact |
|---|---|
|
Çeşitli Portlar
|
RTC Batarya Yuvası, SPI Yuvası, I2C, SMBus, WDT |
|
LVDS
|
Çift Kanal (veya eDP x 2) |
|
COM Modül Konektörü
|
MXM 230pin |
|
Debug LED
|
7-Segment Display LED x 2 (80 Port) |
|
Ön Panel Kontrol
|
Güç Butonu/LED, Reset Butonu, STATUS LED |
