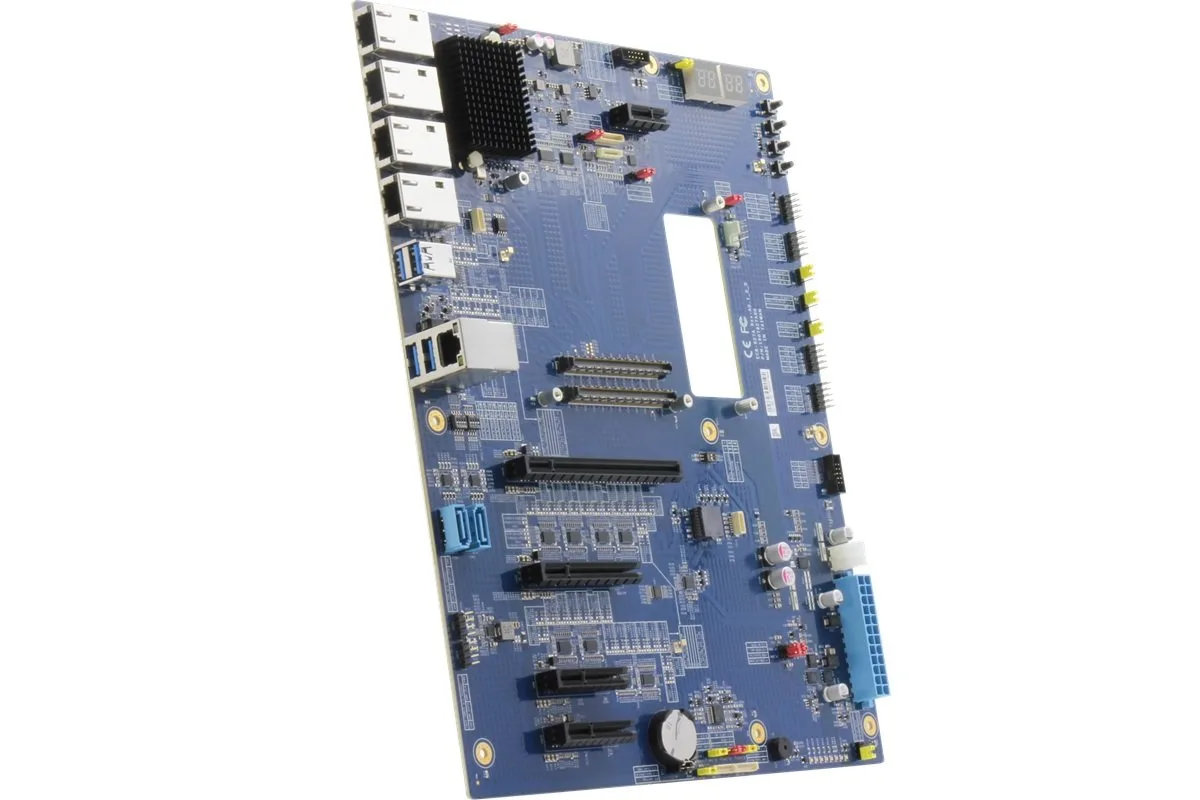

ECB-927A-A10-0001

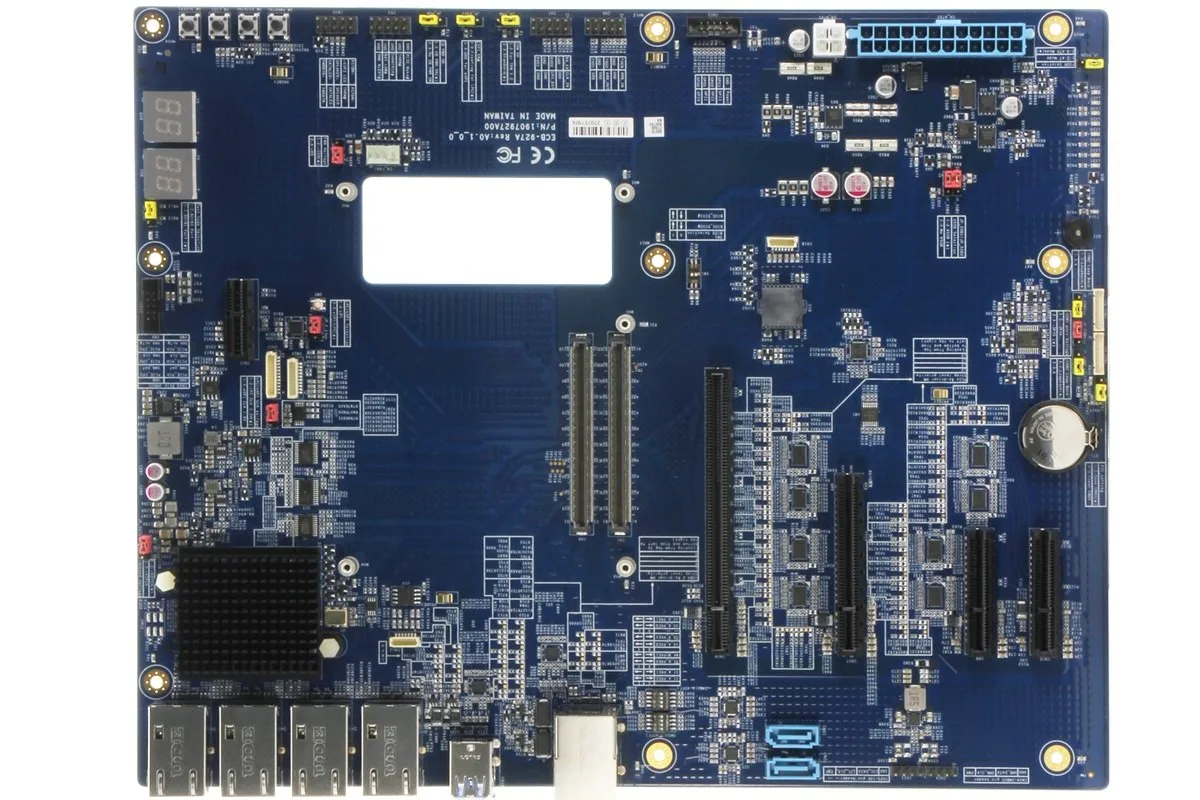

ECB-927A, COM Express Type 7 Basic boyutlu modülleri destekleyen, ATX form faktöründe tasarlanmış yüksek performanslı bir değerlendirme taşıyıcı kartıdır.
Üzerinde bulunan dört adet 10GbE portu (Intel® Ethernet Connection X557-AT4) ve bir adet GbE portu ile gelişmiş ağ bağlantı yetenekleri sunar.
Genişleme yuvaları arasında bir adet PCIe [x16], bir adet PCIe [x8] ve iki adet PCIe [x4] slotu yer alarak esnek yapılandırma imkanı sağlar.
Depolama ihtiyaçları için iki adet SATA III portu bulunurken, çevre birimleri için dört adet USB 3.2 Gen 2 portu mevcuttur.
Kart üzerinde sistem durumunu izlemek için 80 Port Post Code göstergesi sağlayan 7-Segment LED ve güç/reset butonları entegre edilmiştir.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Performans
|
SSD/HDD/mSATA/M.2
|
SATA III x 2 |
|---|
Bağlantı
|
LAN/Ethernet Port Sayısı
|
x 5 |
|---|---|
|
LAN/Ethernet Port Tipi
|
10GbE x 4 (Intel® X557-AT4) + GbE x 1 |
|
USB 3.2
|
x 4 (Gen 2) |
|
Dijital I/O
|
8-bit |
|
Genişleme Yuvası
|
PCIe [x16] x 1, PCIe [x8] x 1, PCIe [x4] x 2, SMBus, LPC/eSPI |
Fiziksel
|
Kart Boyutu (mm)
|
305mm x 244mm |
|---|---|
|
Besleme Voltajı
|
Standard 24-pin ATX + 4-pin 12V |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
305mm x 244mm |
|
Ağırlık (kg)
|
0.7 kg |
Sistem
|
Form Faktörü
|
ATX |
|---|---|
|
Çeşitli Portlar
|
2-wire UART x 2 (TX/RX), 10-pin Header |
|
Butonlar
|
Power Button x 1 / Reset Button x 1 |
|
Debug LED
|
7-SEG LED X2 80 PORT POST CODE INDICATOR |
|
I2C
|
x 1 |
|
COM Express Konnektör
|
x 2 (Row AB and Row CD, Type 7 pin-out) |
|
Pil
|
CR2032 Holder x 1 |
