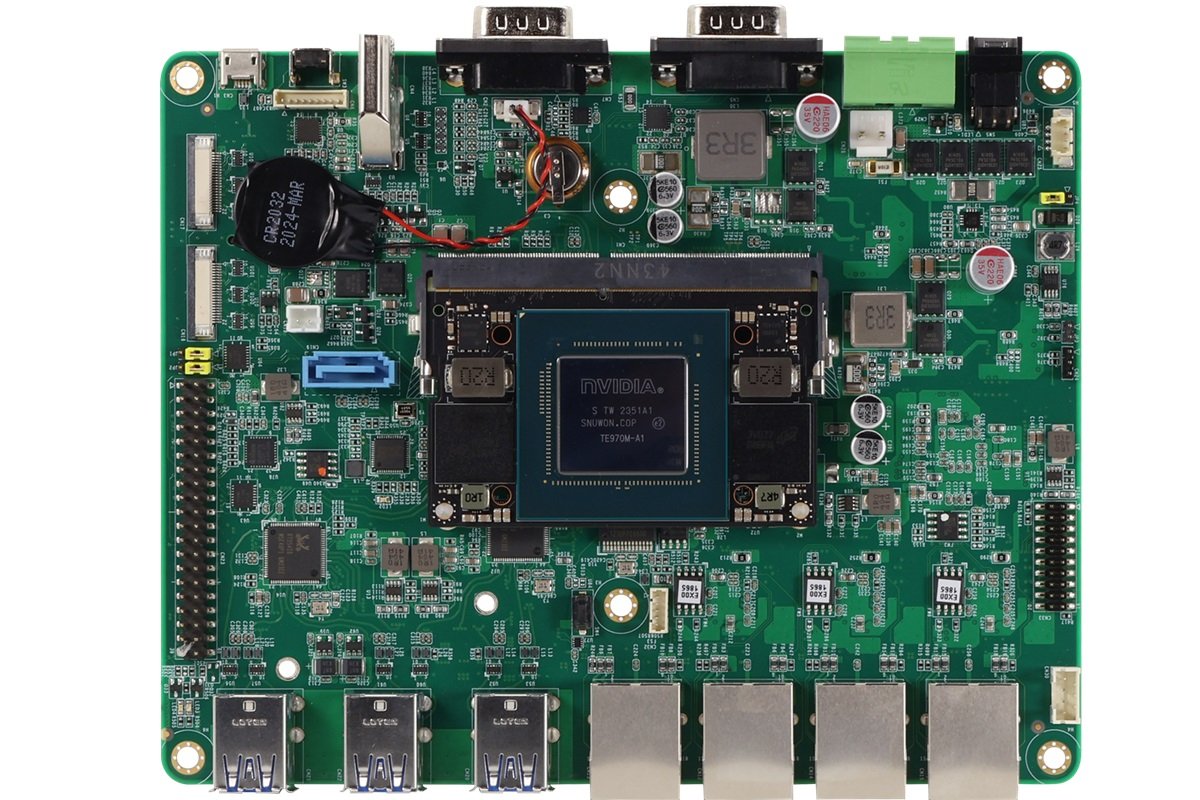

BOXER-8654AI-KIT-JP600N-A1-1010
BOXER-8654AI-KIT, NVIDIA® Jetson Orin™ NX ile entegre edilmiş, kenar yapay zeka uygulamaları için tasarlanmış gömülü bir kart kitidir. Bu kompakt anakart, güçlü AI işleme yeteneklerini esnek I/O ve genişleme seçenekleriyle birleştirerek özel AI çözümlerini hızlandırmak için ideal bir temel sunar.
Bu varyant, 6 çekirdekli Arm® Cortex®-A78AE CPU ve 8GB LPDDR5 sistem belleğine sahiptir. Endüstriyel uygulama ve görsel iş yükleri için iki adet MIPI Konektörü (her biri 4 şerit) içerir. Ayrıca, entegre TPM 2.0 desteği (Jumper ile seçilebilir) sayesinde gelişmiş güvenlik sağlar.
Genişleme seçenekleri arasında M.2 2230 E-Key (Wi-Fi/BT), M.2 3052 B-Key (4G/5G/SIM) ve NVMe depolama için M.2 2280 M-Key (varsayılan 128GB) bulunur. Geniş 12V ~ 24V DC güç girişi, farklı endüstriyel ortamlara uyum sağlar.
Kartta dört adet GbE LAN portu bulunur ve isteğe bağlı olarak PoE (25.6W her port) güç modülü ile kullanılabilir. RS-232/422/485, CANBus ve standart 40-pin Header gibi endüstriyel bağlantı noktaları mevcuttur. Fansız tasarımı, zorlu ortamlarda -25°C ~ 70°C'ye kadar çalışma sıcaklığını (Fan Kiti ile) destekler.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Performans
|
İşlemci (CPU)
|
ARM® Cortex®-A78AE 6 Core 1510 MHz 1.5 GHz : BM: 2418 BM: 2420 |
|---|---|
|
İşlemci Ailesi
|
ARM® |
|
RAM [Sistem Belleği]
|
8GB LPDDR5 |
|
SSD/HDD/mSATA/M.2
|
M.2 M-Key 2280 x 1 (NVMe, Varsayılan: 128GB), SATA Connector x 1 |
|
Depolama Nemi
|
5 ~ 95% @ 40°C, yoğuşmasız |
Bağlantı
|
Video Girişi
|
MIPI Connector x 2 (4 lanes for each) |
|---|---|
|
LAN/Ethernet Port Tipi
|
x 4 |
|
USB 3.0
|
GbE LAN (Opsiyonel PoE 25.6W/port) |
|
USB 2.0
|
Gen 2 x 6 (Type-A) |
|
RS 232 Seri Port
|
DB-9 x 1 (RX/TX/GND) |
|
RS 232/422/485 Seri Port
|
DB-9 x 1 |
|
Video Çıkışı
|
HDMI Type A for HDMI 1.4 x 1 |
|
Genişleme Yuvası
|
M.2 2230 E-Key x 1 + M.2 B-Key 3052 x 1 + M.2 M-Key 2280 x 1 |
|
Kablosuz
|
M.2 B-Key (4G/5G) / M.2 E-Key (WiFi/BT) üzerinden |
|
Bluetooth
|
M.2 E-Key üzerinden (Opsiyonel) |
Fiziksel
|
Kart Boyutu (mm)
|
166mm x 133mm |
|---|---|
|
Soğutma
|
Fansız |
|
Besleme Voltajı
|
12V ~ 24V DC (2-pin Phoenix Tipi Terminal Blok) |
|
Çalışma Sıcaklığı
|
-25°C ~ 70°C (Fan Kiti ile) |
|
Dış Boyutlar (mm)
|
166mm x 133mm |
|
Ağırlık (kg)
|
0.19 kg (Net) |
Sistem
|
Form Faktörü
|
Embedded Board |
|---|---|
|
AI Accelerator| GPU
|
NVIDIA® Jetson Orin™ NX™ 8 GB : 70 TOPS |
|
Çeşitli Portlar
|
Micro USB x 1 (Image Flash için), Güç Butonu, Kurtarma Butonu |
|
Sertifikalar
|
CE / FCC Class A |
|
CAN Bus
|
DB-9 x 1 |
|
Pin Başlığı (Header)
|
40-pin Header (Orin Nano Dev Kit uyumlu) |
|
TPM Desteği
|
TPM 2.0 (Jumper ile Seçilebilir) |
|
OOB (Out-of-Band) Header
|
Box Header x 1 |
|
FAN Konektörü
|
x 1 |
Desteklenen İşletim Sistemleri
Linux (NVIDIA Jetpack 6.0 ve üzeri)
