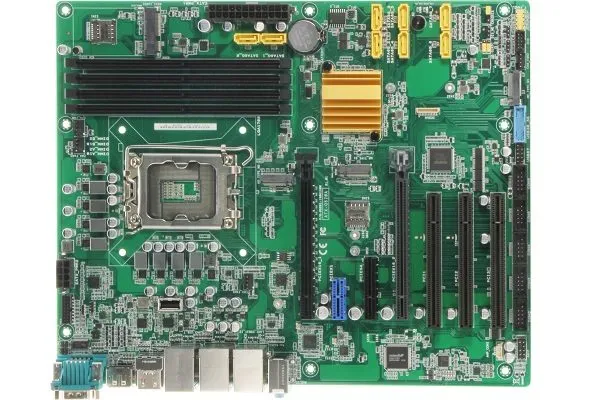

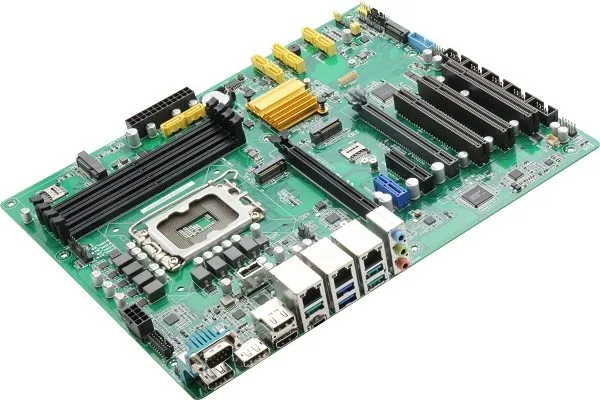

ATX-Q670A-A10-3L-226
AAEON'un en yeni endüstriyel anakartı olan ATX-Q670A-A10-3L-226, 12., 13. ve 14. Nesil Intel® Core™ LGA1700 Soket İşlemciler (eski adıyla Alder Lake/Raptor Lake) tarafından desteklenmektedir. Bu varyant özellikle 3 adet Intel® GbE LAN portu ve 3 adet USB 3.2 Gen 2 portu sunmaktadır. Yüksek performanslı bilgi işlem gücünü AAEON'un hassas tasarımıyla birleştirerek sistem belleği, genişleme ve güvenlik konularında önemli nesilsel iyileştirmeler sunar.
Dört adet çift kanallı DDR5 DIMM desteği ve iki adet PCIe [x16] genişletme portu ile bu kart, yüksek performanslı uygulamalar için güçlü bir temel sağlar.
Bu modelde, standart 2 LAN portuna ek olarak bir adet Intel® I226-LM GbE LAN portu bulunmaktadır, toplamda 3x Intel® GbE LAN sunar.
Arka panelde, standart 2 adet yerine 3 adet USB 3.2 Gen 2 portu ve 2 adet USB 3.2 Gen 1 portu yer alır. Tüm bu portlar önyüklenebilir ve seçilebilir USB Güç özelliği ile donatılmıştır.
Kart üzerinde TPM 2.0 güvenlik yongası ve 8 adede kadar SATA III bağlantı noktası mevcuttur.
HDMI x 2, DP x 2 ve VGA Header x 1 aracılığıyla dört bağımsız ekran desteği sunar.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Çözünürlük
|
4096 x 2160 @60/30Hz (HDMI) / 4096 x 2160 @24Hz (DP) |
|---|---|
|
Dokunmatik Tipi
|
Opsiyonel |
|
Çoklu Ekran
|
Dört Bağımsız Ekran |
Performans
|
İşlemci (CPU)
|
Konfigüre Edilebilir Intel® Xeon® |Core™ i7 | i5 | i3 | Pentium® | Celeron® |
|---|---|
|
İşlemci Ailesi
|
Intel® Xeon® | Core™ i7 | i5 | i3 | Pentium®| Celeron® |
|
RAM [Sistem Belleği]
|
DDR5 4000MHz DIMM x 4, Max. 192GB, Non-ECC |
|
SSD/HDD/mSATA/M.2
|
SATA III x 8 (RAID 0/1/5/10), M.2 2280 M-Key x 1 (PCIe 4.0), M.2 2242/80 M-Key x 1 (PCIe 3.0) |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 3 |
|---|---|
|
USB 3.0
|
Intel® GbE x 3 (Intel® PHY I219-LM, Intel® I210-AT, Intel® I226-LM) |
|
USB 3.2
|
x 2 (Header), USB 3.2 Gen 1 olarak belirtilmiştir. |
|
USB 2.0
|
Gen 2 x 3 (Arka), Gen 1 x 2 (Arka), Gen 1 x 2 (Header) |
|
RS 232 Seri Port
|
x 5 (Header) |
|
RS 232/422/485 Seri Port
|
DB-9 COM x 1 (Arka Panel) |
|
Video Çıkışı
|
HDMI 2.0 x 2, DisplayPort 1.4 x 2, VGA Header x 1 |
|
Dijital I/O
|
8-bit (Giriş/Çıkış Programlanabilir) x 1 |
|
Ses Çıkışı
|
Realtek ALC897 6-Kanal HD Audio CODEC, Speaker Header |
|
Genişleme Yuvası
|
PCIe Gen 5 [x16] x 1, PCIe Gen 3 [x1] x 1, PCIe Gen 4 [x4] x 1, PCIe Gen 4 [x16] x 1 (4 lanes), PCI Slot x 3, M.2 3042/3052 B-Key x 1, Mini PCIe Slot x 1 |
|
Kablosuz
|
M.2 B-Key ve Mini PCIe yuvaları ile opsiyonel kablosuz modül desteği |
|
Bluetooth
|
NULL (Opsiyonel Modül ile) |
Fiziksel
|
Kart Boyutu (mm)
|
305mm x 244mm |
|---|---|
|
Soğutma
|
Fanlı (Aktif Soğutma) |
|
Güç Tüketimi
|
TDP Max. 125W (İşlemci) |
|
Montaj Tipi
|
ATX Kasa |
|
Besleme Voltajı
|
24-pin ATX + 8-pin ATX 12V |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C (32°F ~ 140°F) |
|
Dış Boyutlar (mm)
|
305mm x 244mm |
|
Ağırlık (kg)
|
0.8 Kg (1.76 lb) |
|
Gövde Malzemesi
|
PCB ve Bileşenler (Anakart) |
Sistem
|
Form Faktörü
|
ATX |
|---|---|
|
AI Accelerator| GPU
|
Intel® UHD Graphics : 1 TOPS |
|
Çeşitli Portlar
|
Audio Jack x 3 (Line-in, Mic-in, Line-out), Buzzer, Chassis Intrusion |
|
Sertifikalar
|
CE & FCC Class A |
|
Yonga Seti
|
Intel® Q670E Chipset |
|
TPM
|
TPM 2.0 onboard |
|
BIOS
|
256Mbit Flash ROM, AMI BIOS |
|
SATA Port Sayısı
|
x 8 |
|
Micro SIM Yuvası
|
x 1 (M.2 B-Key veya Mini PCIe Slot ile paylaşımlı) |
|
Watchdog Timer
|
1~255 adım (Yazılım Programı ile) |
Desteklenen İşletim Sistemleri
Windows® 10 64-bit, Windows® 11 64-bit
