Daha Akıllı Sistemler, Daha Güvenli Şehirler
AAEON, MIX-Q670D1 ile NVR Dağıtımını Ölçeklendiriyor
Giriş
Güvenlik kameraları ve interkom ağları gibi kamu altyapı
elektroniği konusunda köklü bir geçmişe sahip bir şirket, geliştirdiği yeni
nesil network video recorder (NVR) serisinin temelini oluşturacak
gelişmiş bir bilgi işlem platformu arıyordu.
Müşterinin genel hedefi, profesyonel bir gözetim ortamında video
kanıtlarını kaydetme, saklama ve inceleme yeteneğine sahip görev kritik bir
araç yaratmaktı. Bu, ürünlerin kullanım alanlarının; ulaşım merkezleri,
şehir merkezleri, yüksek insan trafiğine sahip turistik alanlar gibi kolluk
kuvvetleri tarafından izlenen kamu alanlarından hastaneler ve ticari binalar
gibi daha yerel güvenlik sistemlerine kadar değişmesi göz önüne alındığında
oldukça büyük bir görevdi.
Proje Gereksinimleri
Son ürünün çok yönlü doğası nedeniyle ölçeklenebilirlik
kritik öneme sahipti; özellikle kamera desteği açısından.
Müşteri, her NVR ünitesinin kapsadığı geniş alan nedeniyle çok
sayıda kamerayı destekleyebilecek, aynı zamanda yüksek bant genişliğine
sahip IP kamera akışlarını veri akışını düşürmeden alabilecek bir sistem
istiyordu.
Bundan dolayı, yüksek hacimli video verilerini uzun süre
saklayacak yeterli yerel depolama da ikinci kritik gereksinimdi. Toplanan
verilerin hassasiyeti göz önünde bulundurularak gelişmiş güvenlik
özellikleri de önemli bir avantaj olarak değerlendirildi.
Ayrıca müşteri, çoklu video akışlarını eş zamanlı olarak
çözüp işleyebilecek güçlü bir işlemciye sahip bir ürün talep etti.
NVR uygulamalarının çoğunda olduğu gibi, sistem üzerinde monitör
desteği gerekliliği vardı; bu sayede personel kameraların kapsadığı
alanları izleyebilecek ve NVR’de saklanan olay verilerini inceleyebilecekti.
Son olarak, müşteri, seçilen ürünün montaj şasisine
sığacak kadar kompakt, aynı zamanda kararsız veya dalgalı güç
kaynaklarına sahip çeşitli lokasyonlarda dayanıklı olmasını istedi.
Bu noktada, AAEON’un esnek özelleştirme ve geliştirme
sürecinde hızlı teknik destek sağlama itibarı sayesinde müşteri, AAEON’u en
uygun partner olarak gördü.
Esneklik: Proje Gereksinimlerine Cevap
Projenin pratik ihtiyaçlarını ele alırken, AAEON ekibi en
uygun Mini-ITX anakart form faktörünü belirledi. Bu form faktörü, genişletilebilirlik,
yerleşik arayüzler ve yüksek performanslı işlemci desteği için ideal bir
denge sunuyordu; üstelik sadece 170mm x 170mm boyutundaydı.
Projenin teknik ihtiyaçları, özellikle yüksek veri
hacmini işleme ve depolama gereksinimleri göz önüne alındığında, AAEON

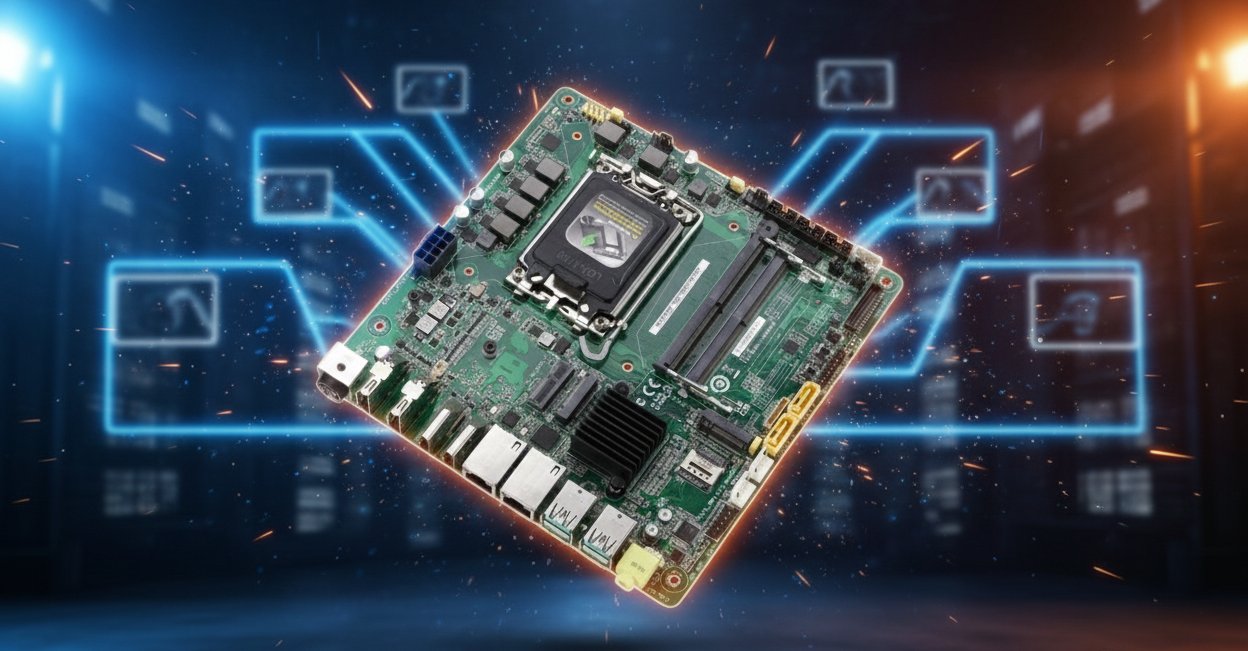

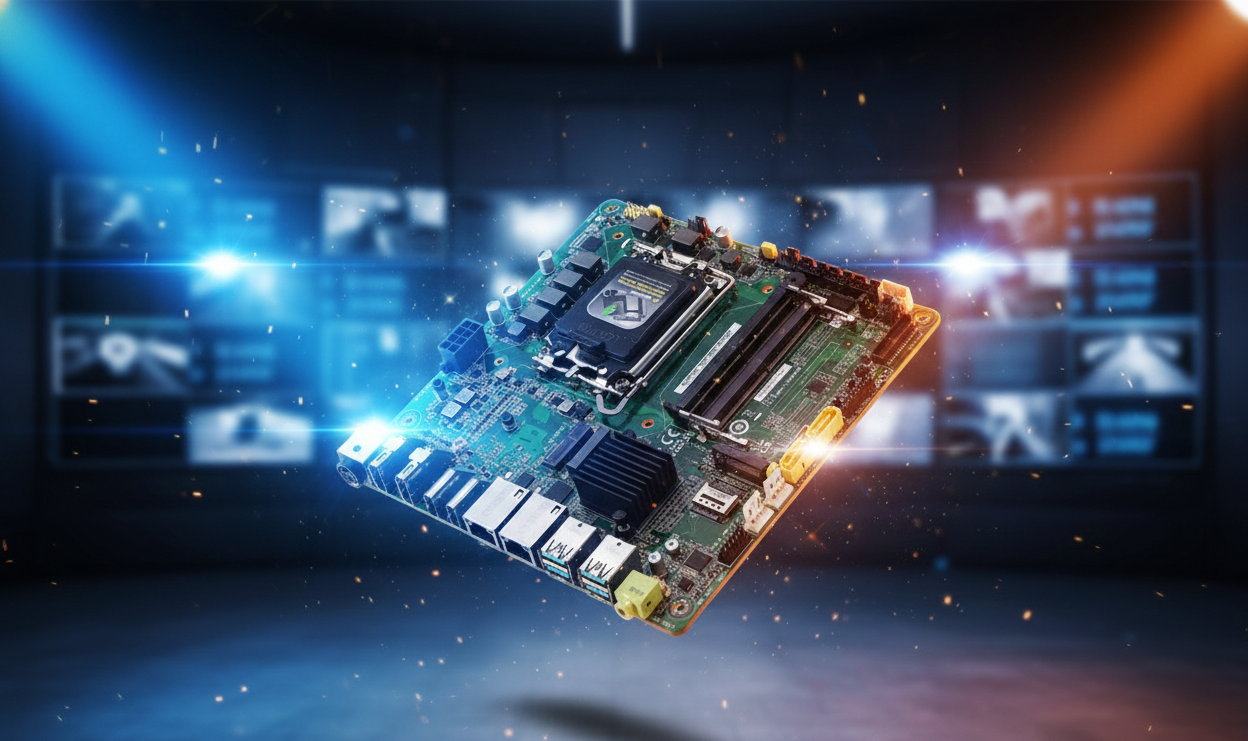

ekibi Intel® Core™ i7 14700 işlemcili MIX-Q670D1 Mini-ITX anakartı
önerdi.
Donanım İzleme ve Yüksek Performanslı 14. Nesil Intel
İşlemci
Bu seçimin ilk nedeni, anakartın gelişmiş bir CPU’yu
barındırabilme kapasitesi ve çalışma sırasında stabiliteyi garanti
etmesiydi.
Bunun iki temel unsuru vardı:
- CPU
ve sistem fan konnektörleri sayesinde müşteriye NVR şasisinin maksimum
ısı dağılımı için modüler bir platform sunulması.
- Donanım
izleme yetenekleri ile hem CPU hem de sistem sıcaklıklarının sürekli
izlenmesi; böylece termal daralma, aşırı ısınma önleniyor ve yüksek
yükteki video kodlama ve kaydı gibi görevler güvenli sıcaklık aralığında
uzun süre gerçekleştirilebiliyordu.
İşlemci seçimi de uygulama odaklıydı: Intel® Core™ i7 14700,
Intel® Clear Video HD Teknolojisi ve Intel® Quick Sync Video gibi
bir dizi yerleşik teknoloji sunuyordu. Clear Video HD, entegre işlemci
grafiklerinde görüntü işleme ve video oynatma geliştirmeleri sağlarken, Quick
Sync Video, düşük gecikme ihtiyacını karşılayarak video verilerinin
taşınabilir medya oynatıcı ve depolama modüllerine hızlı aktarımını sağlıyordu.
Modüler Kamera Desteği İçin Esnek Ethernet Arayüzleri
MIX-Q670D1’in çift GbE LAN portu, çoklu IP
kameraların video verilerini toplamasında kritik öneme sahipti.
Her LAN portu, NVR şasisine entegre edilmiş 8 portlu
dahili PoE switch modülüne bağlandı. Bu modül, kameralar tarafından
iletilen video akışlarını MIX-Q670D1’e yönlendirerek işleme, analiz ve
depolama yaptı.
Bu mimari, NVR’nin kompakt ve bağımsız kalmasını
sağlarken, aynı sayıda dahili PoE portuna sahip bir anakart takılması durumunda
şasinin boyutunun ciddi şekilde artmasını ve kamera sayısının standardize
edilmesini önledi. Bu da müşterinin farklı son kullanıcı ihtiyaçlarına göre birden
fazla SKU geliştirme opsiyonunu korudu.
Üç Adet Ayrılmış Depolama Sürücüsü
MIX-Q670D1’in seçilmesinin bir diğer önemli nedeni boyutuna
göre sunduğu olağanüstü depolama seçenekleriydi:
- İki
adet 2.5” SATA sürücü
- M.2
2280 M-Key slotu (4-lane PCIe NVMe desteği)
Bu yapı, yerel veri depolama ve uzun vadeli saklama için
geniş imkan sağladı.
AAEON ekibi ayrıca müşteriye RAID sürücüsü temin
ederek depolama kaynaklarının esnek yönetilmesini sağladı. Örnek olarak,
müşteri iki adet 22TB HDD ve 8TB NVMe modül ile toplamda 52TB depolama
kurabilirdi. Ancak uzun vadeli ve stabil veri saklama ihtiyacı nedeniyle RAID
1 ile SATA HDD’leri aynalayarak veri bütünlüğünü korumak daha uygun
bulundu.
RAID 1 konfigürasyonu ile kullanılabilir depolama kapasitesi
iki sürücü için 22TB’a düşse de, müşteri güvenilirlik ve kritik veri saklama
gerekliliği nedeniyle bunu gerekli bir fedakarlık olarak gördü.
AAEON’un Esnek Özelleştirmesi
Farklı ortamlarda konuşlandırılacak NVR sistemleri için
gereken güvenilirlik standardını karşılamak amacıyla, AAEON ekibi esnek
özelleştirme kabiliyetlerini sergiledi.
MIX-Q670D1’in varsayılan olarak 12V DC güç girişi
bulunuyordu ve müşteri, anakartın gözetim sistemlerine özgü zorlayıcı güç
koşullarında çalışamayacağını düşündü.
Bunu çözmek için, AAEON anakartın güç giriş devresine poly-switch ekledi. Bu, resetlenebilir aşırı akım koruması (OCP) sağlayarak, ani kısa devre veya aşırı akım durumlarının uygulamaya zarar vermesini önledi.
