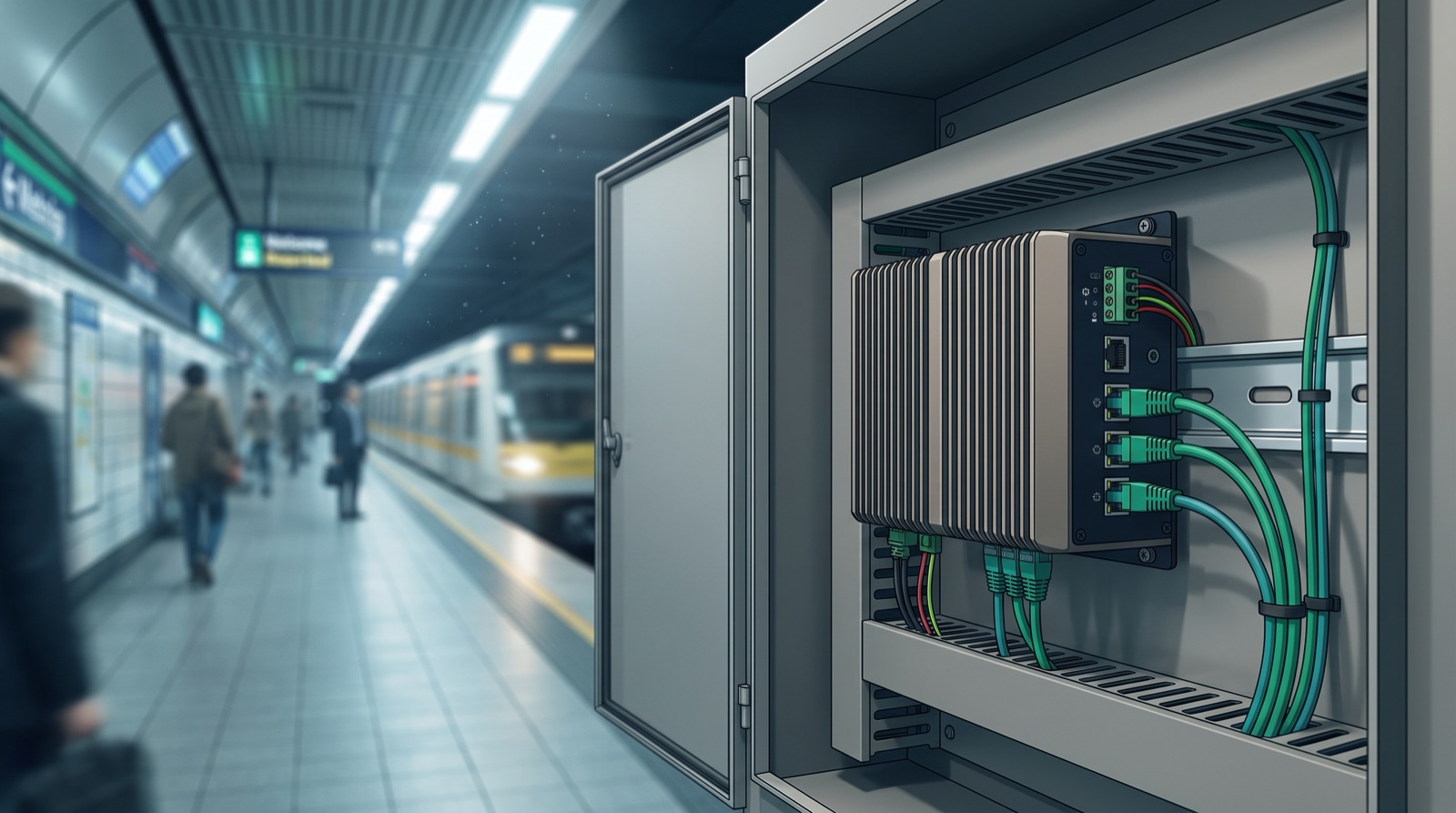

Metro Projelerinde Ev Tipi Bilgisayar Kullanılmaz: İstasyon ve Saha Sistemleri İçin Endüstriyel Box PC Seçimi

Bir metro hattının yatırım bütçesine baktığınızda tünel, araç, sinyalizasyon ve enerji kalemleri listeyi domine eder. "Bilgisayar" satırı çoğu zaman binde birlik bir paya bile ulaşmaz. Tam da bu yüzden, projenin en kolay kısılan kalemi olur: "Sonuçta bir PC, ekranı sürecek. Piyasadan alalım, aradaki farkı başka yere koyarız."

Bu cümle, teknik olarak savunulabilir bir cümle değildir. Metro; ev, ofis ya da mağaza değildir. Peron altındaki teknik kabin, tünel ağzındaki saha panosu veya turnike gövdesinin içi, masaüstü bir bilgisayarın tasarım varsayımlarının tamamının geçersiz olduğu ortamlardır. Bu yazıda bunun neden böyle olduğunu tek tek gerekçelendiriyor, hangi noktada hangi sınıf cihazın kullanılması gerektiğini ayırıyor ve sonunda ihale şartnamenize doğrudan kopyalayabileceğiniz bir gereksinim listesi bırakıyoruz.

Ev tipi PC neye göre tasarlanır? Varsayımları açıkça yazalım

Bir masaüstü bilgisayar kötü bir ürün değildir. Kendi tanımlı ortamı için son derece iyi optimize edilmiş bir üründür. Sorun, o tanımlı ortamın metro sahasıyla hiçbir noktada örtüşmemesidir. Üreticinin arka planda kabul ettiği varsayımlar şunlardır:

• Ortam iklimlendirilmiştir. 18–26 °C, filtrelenmiş hava, düşük partikül.
• Kullanım günde 8–10 saattir. Sürekli 7/24 tam yük değil.
• Cihazın başında bir insan vardır. Donarsa kapatıp açar, ekranda çıkan uyarıyı okur.
• Şebeke gerilimi düzgündür. Kesinti olursa cihaz kapalı kalır, sabah biri gelip açar.
• Ürün ömrü kısadır. Aynı model 6–12 ay satılır, sonra yerine "muadili" gelir.
• Yatay konumda, açık havada, kendi fanıyla soğur.

Şimdi bu altı maddeyi bir metro istasyonunun teknik hacmine taşıyın. Altısı da düşer. Cihaz bozulduğunda "bozulan bir bilgisayar" değil, varsayımları tutmayan bir bilgisayar vardır ortada — ve bu, garanti kapsamında değerlendirilen bir durum bile değildir.

Metro ortamı gerçekte neye benziyor?

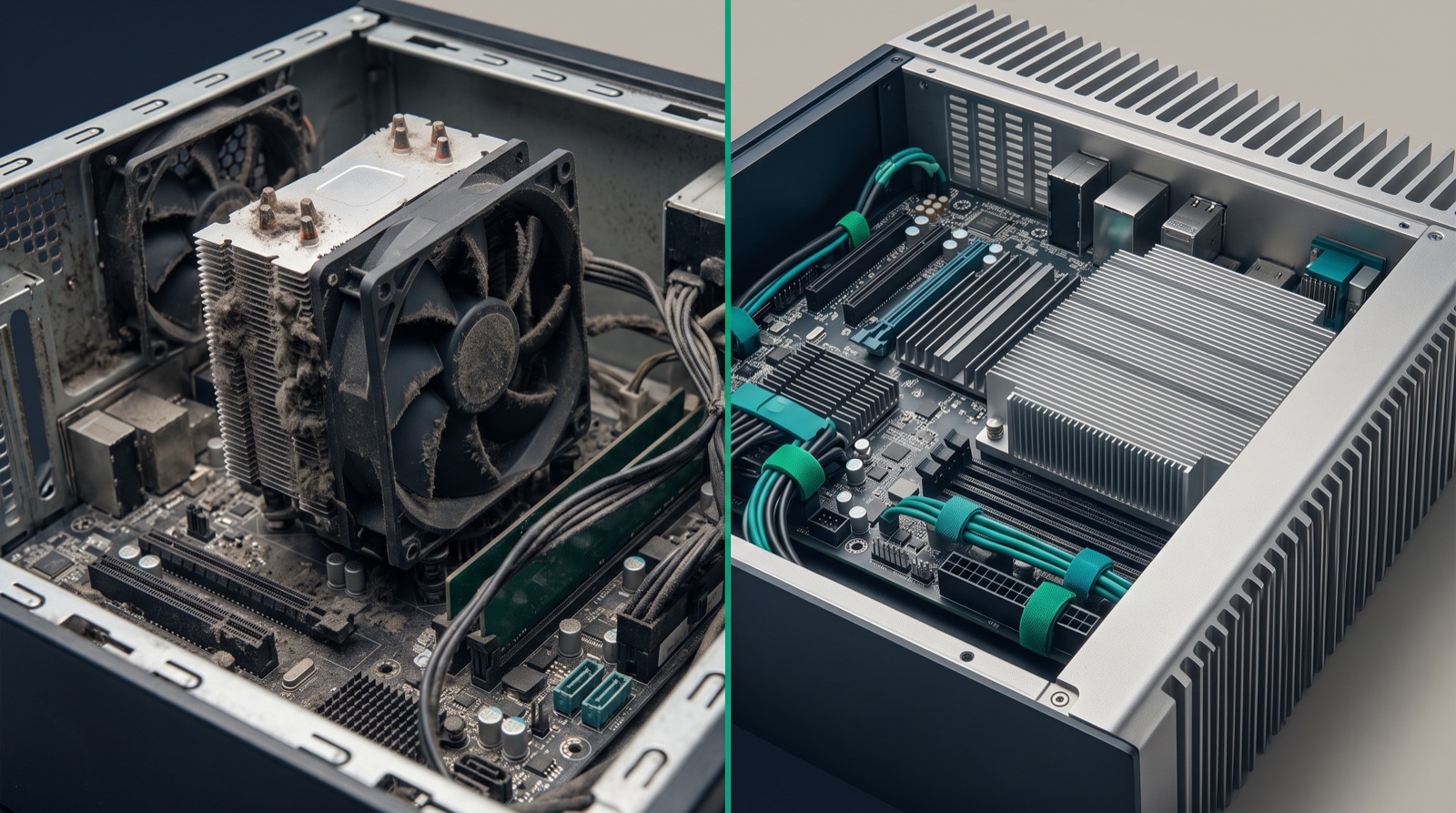

1. Toz sıradan bir toz değil: iletken partikül

Bu, metro projelerinde en çok hafife alınan konudur. Tünel ve peron havasındaki partikül, ofis tozundan farklı bir malzemedir: tekerlek–ray temasından ve fren balatası aşınmasından kaynaklanan, demir oranı yüksek metalik parçacıklar. Yeraltı istasyonlarındaki hava kalitesi ölçümleri bu partikülün baskın bileşenini yıllardır aynı şekilde raporlar.

Metalik toz, elektriksel olarak nötr değildir. Fanlı bir bilgisayarın yaptığı tek şey ise, dakikada onlarca metreküp havayı kart yüzeylerinin üzerinden geçirmektir. Sonuç öngörülebilir:

• Kart üzerinde iletken bir tabaka birikir; nem eklendiğinde kaçak akım ve kısa devre riski doğar.
• Soğutucu kanatları tıkanır, işlemci sıcaklığı yükselir, işlemci kendini yavaşlatır (throttling). Sistem "bozulmaz", sadece giderek yavaşlar — bu da teşhisi en zor arıza tipidir.
• Fan rulmanı toz altında ömrünü erken tamamlar. Fan durduğunda sıcaklık birkaç dakika içinde kritik seviyeye çıkar.

Fansız tasarımın metroda tercih edilme sebebi sessizlik değildir; kapalı gövdedir. Isıyı gövde üzerinden dışarı veren, içine hava almayan bir kasa, tozu bir arıza mekanizması olmaktan çıkarır. Fan gerekiyorsa da bu, IP65 sınıfı kapalı gövdeli bir tasarım içinde, kart havasıyla temas etmeyen ayrı bir kanalda olmalıdır.

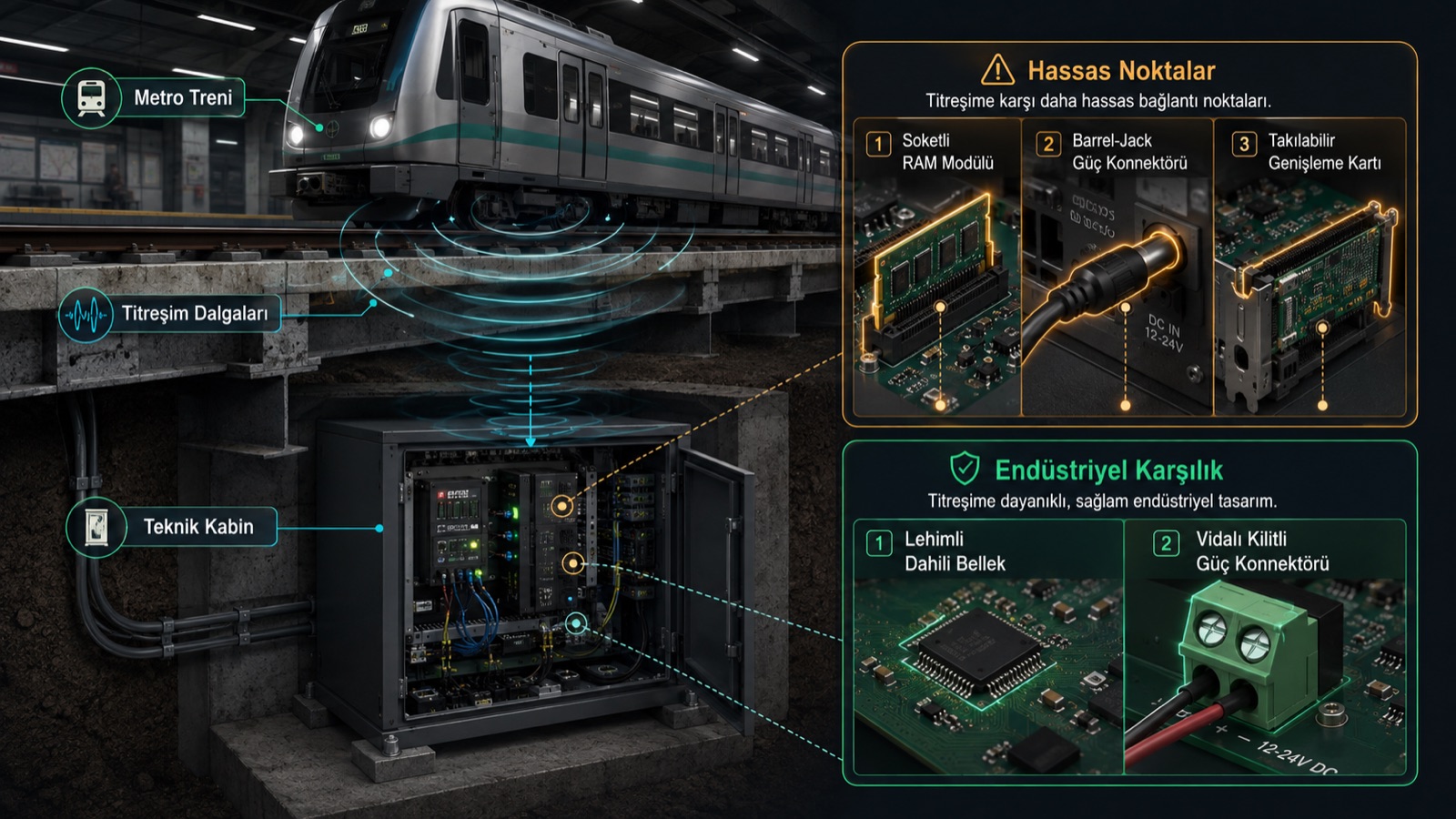

2. Titreşim süreklidir ve tahmin edilebilir değildir

Peron altındaki bir kabin, her tren geçişinde düşük frekanslı bir titreşim alır. Günde yüzlerce sefer, yıllarca. Bu, bir darbe testi değil, yorulma testidir. Masaüstü bir bilgisayarda titreşim şu noktalardan içeri girer:

• SODIMM/DIMM soketi: Klipsli bellek modülü zamanla mikro hareket yapar, temas direnci artar. Belirti: rastgele mavi ekran, açılışta bellek görünmemesi. Endüstriyel tarafta çözüm, lehimli (onboard) bellek veya mekanik kilitli modüldür.
• Jack tipi güç konnektörü: Sürtünmeli geçme bir konnektördür; titreşimde anlık kopmalar yapar. Endüstriyel karşılığı vidalı terminal bloğu ya da kilitli konnektördür.
• Genişleme kartları ve kablo soketleri: Vidalanmamış her bağlantı, açık bir arıza adayıdır.
• HDD: Dakikada binlerce devirle dönen plaka ve okuma kafası. Metro sahasında gündeme dahi alınmamalıdır.

Buradaki kritik ayrım şu: titreşim arızası genellikle ilk yıl ortaya çıkmaz. Kabul testlerini geçer, garanti süresi biter, sonra 18–30. aylarda sistematik olarak başlar. Yani ucuz seçimin faturası, tam da projeyi teslim eden ekibin sahadan ayrıldığı dönemde kesilir.

3. Elektrik tarafı: 24 VDC dünyası ve kesintiden sonrası

Saha panolarında beslemenin standart formu 24 VDC'dir; şebeke gerilimi değil. Ev tipi bir PC'yi bu ortama sokmak, her nokta için ayrı bir adaptör, ayrı bir priz ve ayrı bir arıza noktası eklemek demektir. Ayrıca:

• Gerilim kararlı değildir. Yüksek güçlü yüklerin (fan, pompa, yürüyen merdiven, aydınlatma) devreye girip çıkması hatta dalgalanma yaratır. Endüstriyel bir Box PC'nin 9–36 VDC gibi geniş giriş aralığı ve ters polarite / aşırı gerilim / kısa devre koruması tam olarak bu yüzden vardır.
• Kesinti sonrası cihaz kendi kendine açılmalıdır. Bu, listedeki en sinsi maddedir ve aşağıda ayrı başlık açmayı hak eder.

4. Sıcaklık: kabin içi, oda içi değil

Şartnamelerde "ortam sıcaklığı 25 °C" yazması bir şey ifade etmez. Cihaz odanın içinde değil, kapalı bir kabinin içinde, kendi ısısıyla ve yanındaki switch, güç kaynağı, röle grubunun ısısıyla birlikte yaşar. Kapalı bir saha kabininde iç sıcaklık, dış ortamın 15–25 °C üzerine rahatlıkla çıkar. Bu nedenle sorulması gereken soru "oda kaç derece" değil, "cihaz tam yük altında, kapalı kabin içinde, en sıcak yaz gününde kaç derecede çalışacak" sorusudur. Endüstriyel Box PC'lerin geniş çalışma sıcaklığı aralığı beyanı ve fansız termal tasarımı, bu sorunun cevabını verir; masaüstü bir PC'nin datasheet'inde bu sorunun cevabı yoktur.

Yan yana koyalım: ev tipi PC ve endüstriyel Box PC

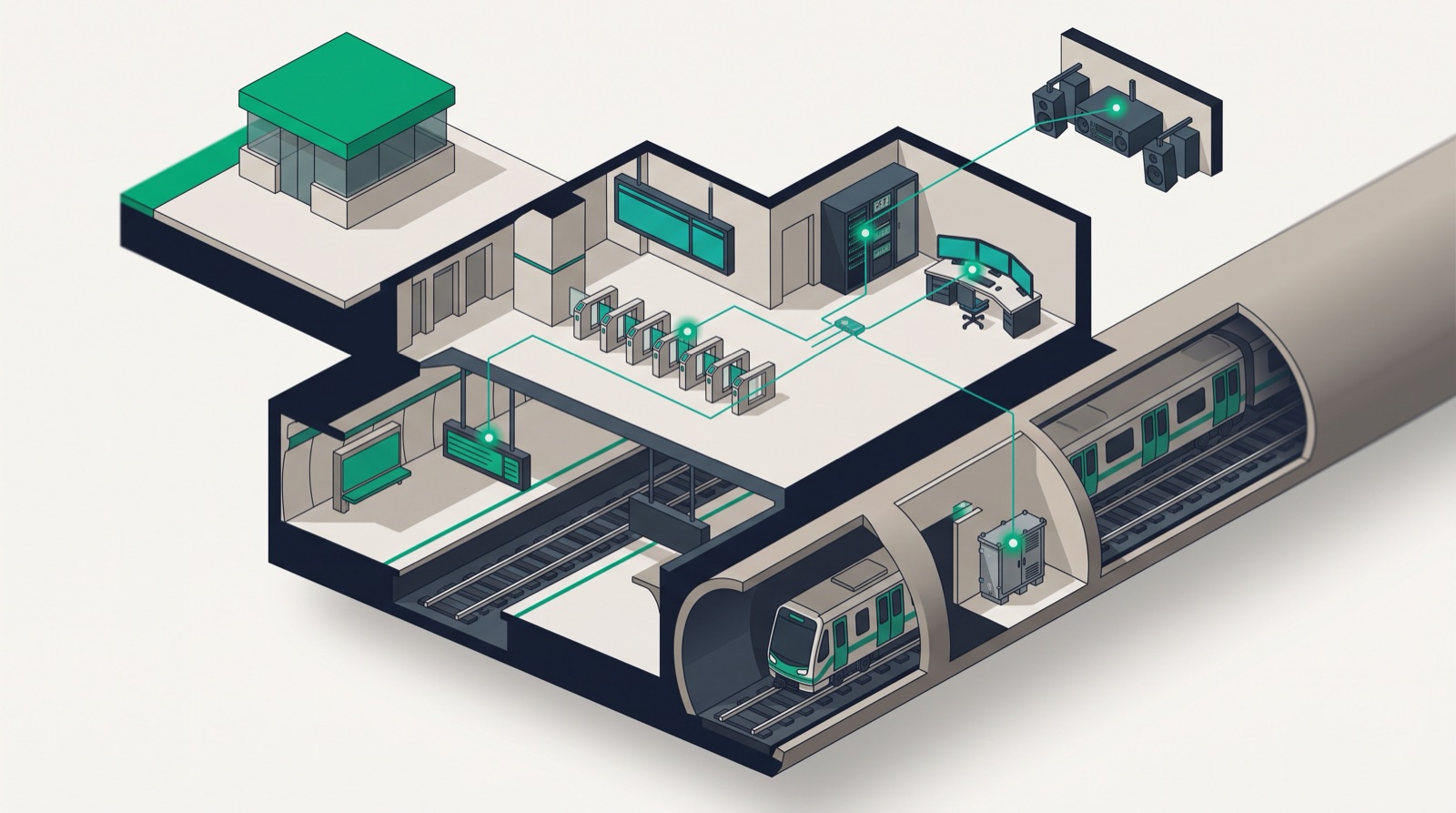

Metroda PC nerelerde çalışır? Nokta nokta bakalım

Yolcu bilgilendirme sistemi (YBS / PIS)

Peron ve holdeki ekranları süren oynatıcılar. Kritik yön: 7/24 kesintisiz çalışma ve kesinti sonrası otomatik geri dönüş. Ekranın karardığı her dakika, doğrudan yolcunun gördüğü bir arızadır ve işletme itibarına yazılır. Bu noktada Digital Signage Player sınıfı cihazlar veya kompakt bir Endüstriyel Box PC kullanılır.

Ücret toplama ve turnike (AFC)

Turnike gövdesi ya da yanındaki kabin; dar, sıcak, titreşimli ve tozlu bir hacimdir. Ayrıca cihaz kart okuyucu, sensör ve bariyer sürücüsüyle seri/dijital I/O üzerinden konuşur. Ev tipi bir anakartta izole seri port ve dijital giriş/çıkış yoktur; USB dönüştürücülerle kurulan zincir, sahadaki en kırılgan yapıdır. Otomasyon Box PC ve DIN Rail PC ailesi bu iş için vardır.

CCTV, video kayıt ve görüntü analitiği

Kalabalık yoğunluğu, ray hattına düşme algılama, sahipsiz eşya tespiti gibi uygulamalar artık merkeze değil, istasyondaki cihaza yükleniyor. Bu, sürekli tam yük altında çalışan bir GPU/NPU ve sürekli disk yazması demek. Termal tasarım ve depolama dayanımı burada doğrudan sistem ömrünü belirler. İlgili sınıflar: Machine Vision Box PC ve yüksek kapasiteli depolama gerektiğinde Genişletilebilir Box PC.

SCADA / operatör istasyonu ve saha kontrolü

Havalandırma, yangın algılama, enerji izleme, yürüyen merdiven ve asansör durum takibi. Kesintisiz veri toplama ve kesintisiz görselleştirme. Operatör tarafında Endüstriyel Panel PC, saha tarafında IoT Gateway ve Box PC kombinasyonu tipik mimaridir.

Araç içi (rolling stock) — burada Box PC yetmez

Bu ayrımı net yapmak gerekiyor, çünkü sahada en sık karışan konu budur. İstasyon ve sabit tesis tarafı için endüstriyel Box PC doğru sınıftır. Ancak aracın içine, yani trenin üzerine monte edilecek bir cihaz için endüstriyel olmak yetmez; sertifikalı olmak zorundadır.

• EN 50155 — demiryolu araçlarındaki elektronik ekipman için sıcaklık, titreşim, şok, besleme kesintisi ve EMC gereksinimlerini tanımlar.
• EN 45545-2 — demiryolu araçlarında malzeme yangın davranışı.
• EN 50121-3-2 — araç üzeri ekipman için elektromanyetik uyumluluk.

Bu sertifikalar, "dayanıklı bir kutu" ile karşılanabilecek şeyler değildir; ürünün baştan o standartlara göre tasarlanmış ve test edilmiş olmasını gerektirir. Araç içi ihtiyaçlarda ilgili portföy için Akıllı Ulaşım sayfasına bakın — EN 50155 / EN 45545 sertifikalı railway bilgisayarlar bu kategoride yer alır.

Kimsenin şartnameye yazmadığı iki madde: otomatik açılma ve watchdog

Bu iki başlık, metro projelerinde ev tipi PC kullanımının en pahalı sonuçlarını doğurur ve ikisi de teklif karşılaştırma tablolarında görünmez.

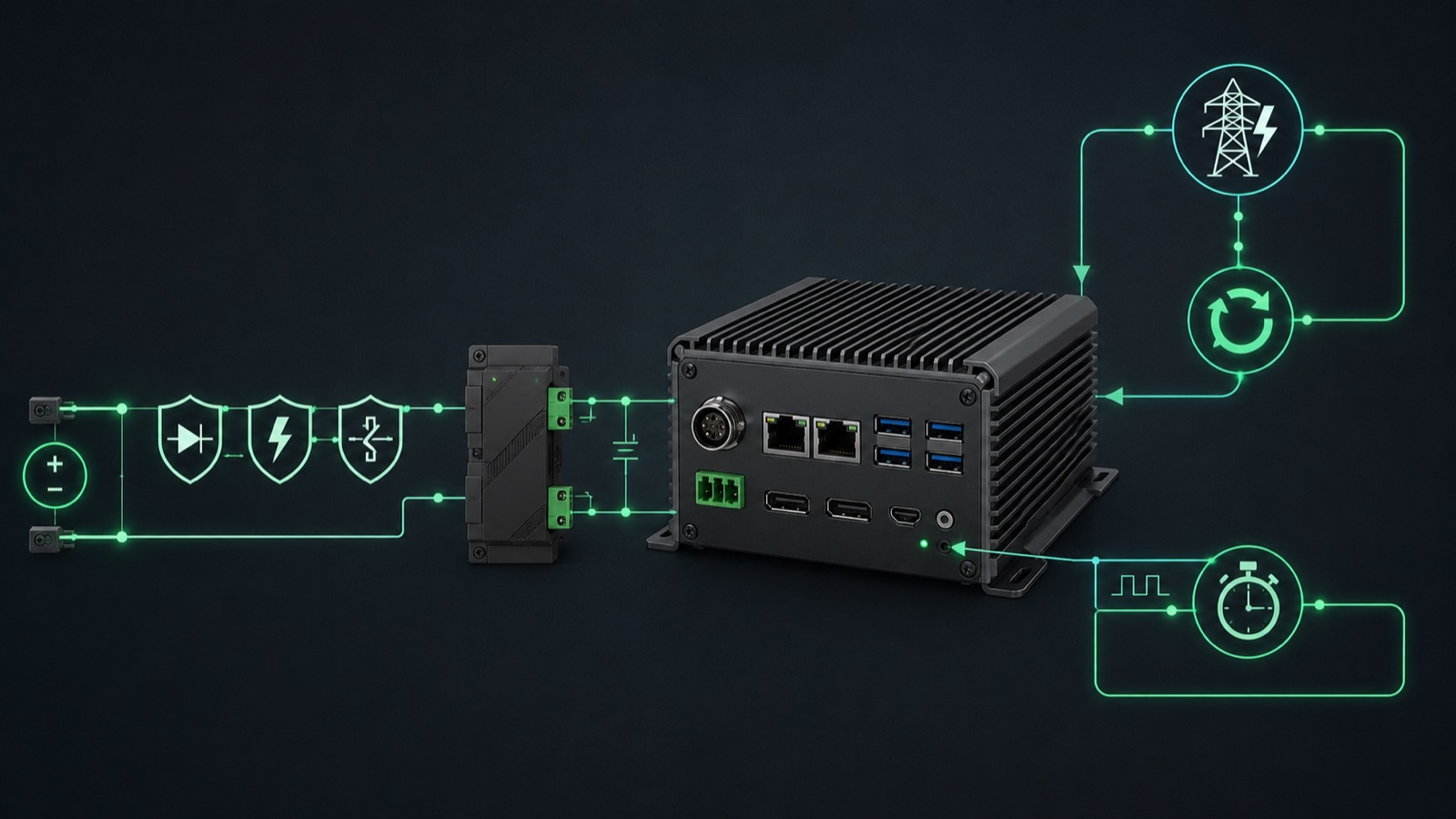

Güç kesintisi sonrası otomatik açılma (Auto Power On / AT modu)

Şebeke gittiğinde ve geri geldiğinde ne olur? Endüstriyel bir Box PC, gerilim gelir gelmez kendiliğinden açılır — çünkü bu ürünler, güç düğmesine basacak bir insanın olmadığı varsayımıyla tasarlanır. Ev tipi bir anakartta bu davranış BIOS'ta bir seçenektir; varsayılan olarak kapalıdır, her modelde bulunmaz ve CMOS pili bittiğinde ayar kaybolur.

Pratikte gördüğümüz tablo şudur: hat 03:20'de kısa bir kesinti yaşar, sabah ilk seferde on iki istasyonun peron ekranları kararmıştır ve teknik ekip istasyon istasyon dolaşıp kutuların düğmesine basar. Bu, teknik olarak çözülmüş bir problemin, yanlış cihaz sınıfı seçildiği için her kesintide yeniden yaşanmasıdır.

Not: "UPS koyarız" bu maddeyi çözmez. UPS kesinti süresini uzatır; uzun kesintide UPS de biter ve cihaz yine kapalı kalır. Otomatik açılma, UPS'in alternatifi değil tamamlayıcısıdır.

Donanımsal watchdog timer

Yazılım kilitlendiğinde ne olur? Masaüstü bir bilgisayarda cevap: biri gelip kapatıp açana kadar hiçbir şey. Endüstriyel Box PC'de ise donanımsal bir sayaç çalışır; uygulama belirli aralıklarla bu sayacı besler. Besleme kesilirse — yani yazılım yanıt vermiyorsa — watchdog donanımsal reset üretir. Cihaz, kimse fark etmeden 30 saniye içinde geri gelir.

Sahaya insan göndermenin maliyetinin yüksek olduğu, erişimin gece bakım penceresiyle sınırlı olduğu bir işletmede bu tek özellik, cihaz fiyat farkını tek başına amorti eder.

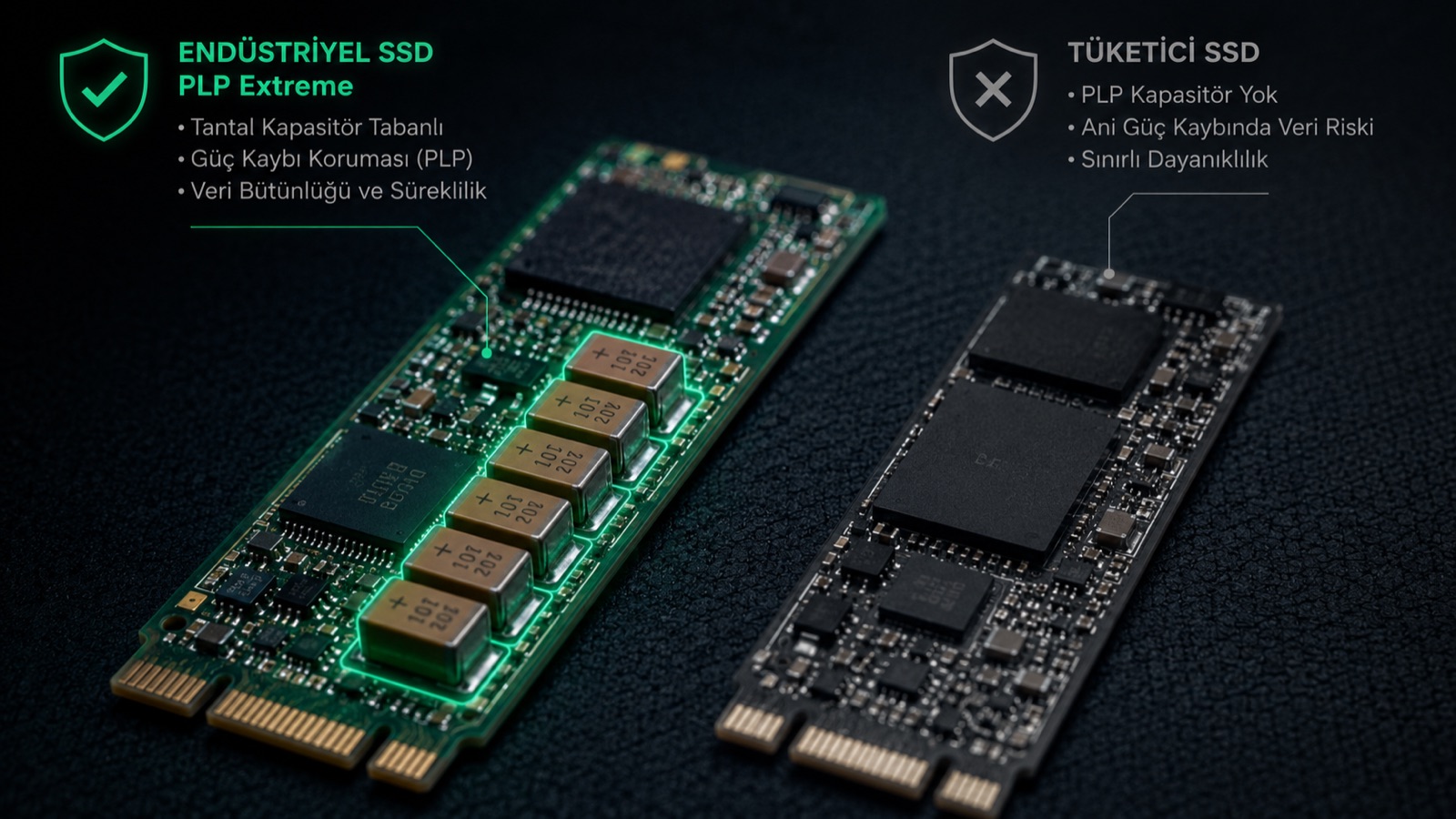

Depolama: metroda en hızlı tükenen bileşen

Fansız bir cihazda hareketli parça yoktur; dolayısıyla zamanla yıpranan tek bileşen depolama modülüdür. Metro uygulamalarının neredeyse tamamı sürekli yazma üretir: YBS oynatma logları, turnike geçiş kayıtları, SCADA trendleri, CCTV video akışı. Bu yükün altına tüketici sınıfı bir SSD koyduğunuzda üç şey olur:

• Aşınma: TBW dayanımı düşük bir modül, sürekli log yazan bir sistemde 2–3 yılda tükenir. Belirti önce yavaşlama, sonra yazma hatasıdır.
• Ani ölüm: Güç kesintisi sırasında eşleme tablosu bozulur ve disk bir daha görünmez. Bunu engelleyen özellik PLP (Power Loss Protection)'dir ve tüketici SSD'lerinde bulunmaz. Metro gibi kesintinin normal olduğu bir ortamda PLP tercih değil gerekliliktir.
• Sessiz veri kaybı: Yüksek sıcaklıkta veri saklama süresi kısalır; aylar önce yazılmış kayıtlar okunamaz hale gelir.

Şartnamede kapasitenin yanına mutlaka şunlar yazılmalıdır: endüstriyel sınıf modül, PLP desteği, TBW/DWPD beyanı, SMART verilerinin okunabilir olması. Depolama seçimini rakamlarla ele aldığımız ayrıntılı yazıya blog sayfamızdan ulaşabilirsiniz.

Kimsenin konuşmadığı risk: ürün ömrü ve EOL

Metro projeleri 10–25 yıllık işletme ufkuyla planlanır. Tüketici bilgisayar pazarı ise 6–12 aylık ürün döngüsüyle çalışır. Bu iki zaman ölçeği uyuşmaz ve uyuşmazlığın faturası ikinci yıldan itibaren gelmeye başlar:

• Arızalanan cihazın aynısı bulunamaz. "Muadili" gelir; farklı yonga seti, farklı ağ denetleyicisi, farklı BIOS.
• Titizlikle hazırlanmış sistem imajı yeni donanımda çalışmaz. Sürücü paketi yeniden kurulur, doğrulama testi yeniden yapılır.
• Filoda artık tek tip cihaz yoktur. Üç yıl sonra elinizde beş farklı donanım varyantı, beş farklı imaj ve beş farklı arıza davranışı olur. Bakım maliyetini artıran şey arıza sayısı değil, bu çeşitliliktir.

Endüstriyel ürünlerde karşılığı olan kavram uzun ömür taahhüdü ve revizyon kontrolüdür: aynı ürün yıllarca tedarik edilir, donanım değişikliği olduğunda üretici PCN (ürün değişiklik bildirimi) yayımlar, ömür sonu geldiğinde EOL duyurusu ve son sipariş penceresi verilir. Bu, satın alma ekibine planlama imkânı sağlayan tek mekanizmadır.

Maliyet hesabını doğru kurmak

Karşılaştırma "cihaz fiyatı" üzerinden yapıldığında ev tipi PC her zaman kazanır. Doğru karşılaştırma, işletme ömrü boyunca toplam sahip olma maliyetidir. Aşağıdaki örnek, gerçek bir teklif değil; yöntemi göstermek için kurulmuş, varsayımları açıkça yazılmış bir modeldir. Kendi rakamlarınızı yerine koyarak kullanın.

Varsayımlar: 20 istasyon, istasyon başına 4 cihaz = 80 cihaz. Değerlendirme ufku 7 yıl. Cihaz birim fiyat farkı: endüstriyel Box PC, ev tipi PC'nin yaklaşık 2 katı. Ev tipi PC'de yıllık arıza oranı %12, endüstriyel Box PC'de %2. Her saha müdahalesi ortalama bir teknisyen-gece (gece bakım penceresi, ulaşım, iş emri, yedek parça).

Modelin verdiği sonuç neredeyse her senaryoda aynıdır: cihaz başına kazanılan fark, ilk 15–20 saha müdahalesinde geri ödenir. Ve bu hesaba, peron ekranının kararmasının veya turnikenin kilitlenmesinin işletmeye yansıyan itibar maliyeti hiç dahil edilmemiştir.

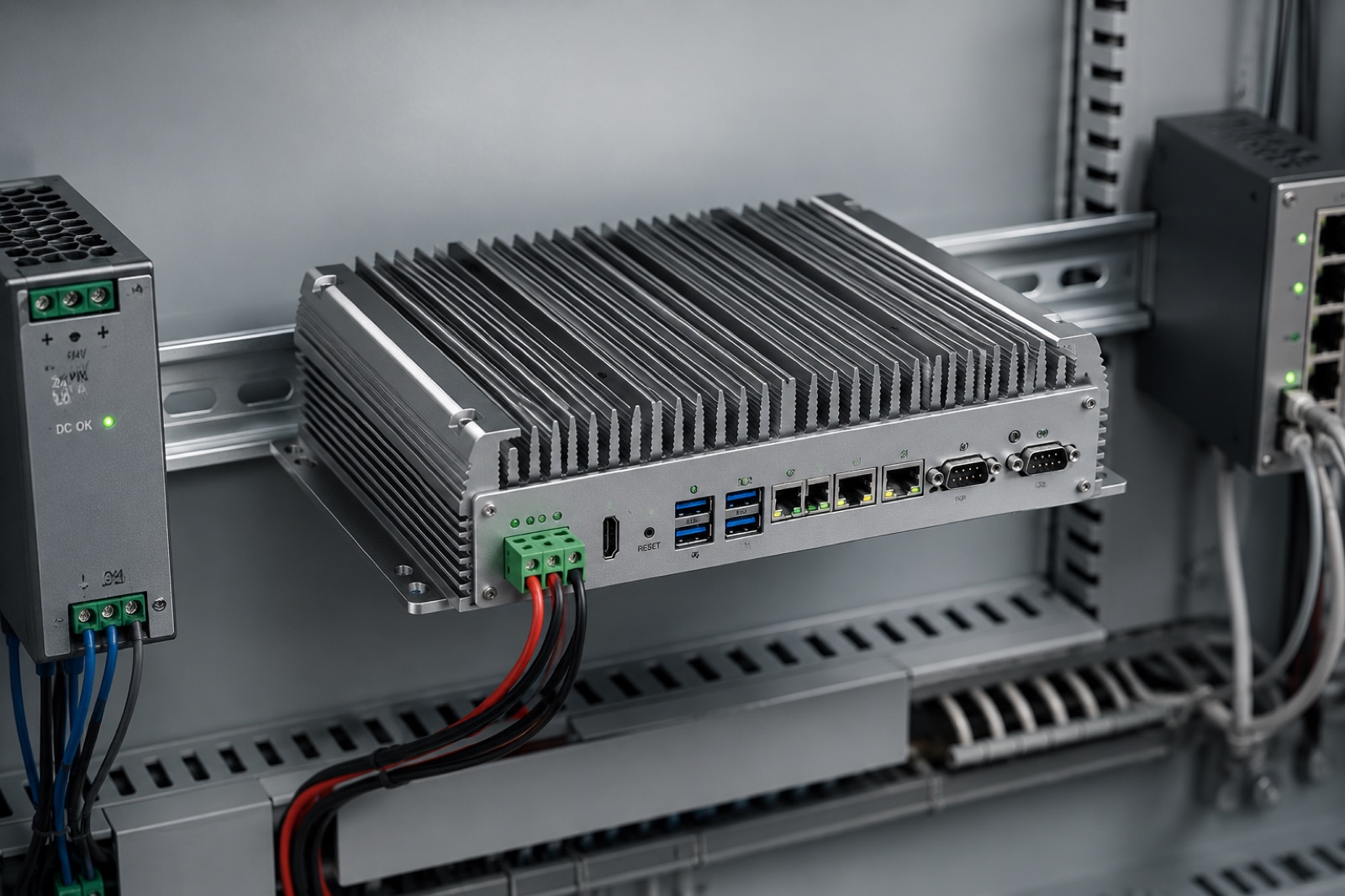

IPC4PRO Box PC bu maddelere ne cevap veriyor?

IPC4PRO serisi endüstriyel Box PC, ICC Dijital'in kendi markası altında sunduğu, tam da yukarıdaki gereksinim listesine göre yapılandırılmış bir platformdur:

• Fansız ve IP65 seçenekleri: Tozlu ve nemli ortamlarda kart havasını dışarıya kapatan gövde tasarımı.
• Geniş işlemci yelpazesi: Intel® Celeron®'dan 13. nesil Core™ i7'ye kadar. Bir peron ekranı oynatıcısıyla görüntü analitiği yapan bir edge düğümü arasında aynı cihaz ailesinde kalarak ölçekleyebilirsiniz — bu, filo yönetimini tek tip tutmanın en pratik yoludur.
• Özel DC/DC koruma ünitesi: Yüksek gerilim ve kısa devre koruması; saha panosunun gerçek elektriksel davranışına göre tasarlanmış besleme girişi.
• Çoklu LAN portu: Kamera ağı, otomasyon ağı ve yönetim ağını fiziksel olarak ayırabilir ya da yedekli topoloji kurabilirsiniz.
• DIN-rail / VESA / duvar montaj: Saha panosuna, turnike gövdesine veya ekran arkasına doğrudan monte edilir.
• EtherCAT ve CODESYS uyumu: 250 µs'e kadar inen kontrol döngüsü; peron kapısı, havalandırma ve kapı otomasyonu gibi gerçek zamanlı kontrol gerektiren entegrasyonlarda ayrı bir kontrolcüye ihtiyaç bırakmaz.

Uygulama profiline göre değerlendirilebilecek diğer sınıflar: hızlı devreye alma için Plug & Play Box PC, kart/depolama genişlemesi gerektiğinde Genişletilebilir Box PC, merkezi sistem odası için Endüstriyel Rack PC.

Şartnameye doğrudan koyabileceğiniz maddeler

Aşağıdaki liste, teklif değerlendirmesini fiyat karşılaştırmasından teknik yeterlilik karşılaştırmasına taşımak için hazırlanmıştır. Kopyalayıp kendi projenize uyarlayabilirsiniz.

Termal ve mekanik

• Cihaz fansız olacak; fanlı bir tasarım önerilmesi hâlinde gövde IP65 sınıfında olacak ve soğutma havası elektronik kartlarla temas etmeyecektir.
• Çalışma sıcaklığı aralığı datasheet'te beyan edilecek ve tam yük altında, kapalı kabin koşulunda geçerli olacaktır.
• Titreşim ve şok dayanımı IEC 60068-2-6 / IEC 60068-2-27 referanslarıyla beyan edilecektir.
• Bellek lehimli (onboard) olacak veya mekanik kilitli modül kullanılacaktır.
• DIN-rail, VESA veya duvar montaj aparatı ürünle birlikte verilecektir.

Güç

• Geniş aralıklı DC giriş (asgari 9–36 VDC) desteklenecektir.
• Ters polarite, aşırı gerilim ve kısa devre korumaları bulunacaktır.
• Güç bağlantısı vidalı terminal veya kilitli konnektör olacaktır; jack tipi konnektör kabul edilmeyecektir.
• Güç geri geldiğinde cihaz operatör müdahalesi olmadan açılacaktır (Auto Power On / AT modu) ve bu ayar kalıcı olacaktır.

Süreklilik

• Donanımsal watchdog timer bulunacak, uygulama katmanından yapılandırılabilecektir.
• Uzaktan reset / güç döngüsü imkânı sağlanacaktır.
• 7/24 sürekli çalışma için MTBF değeri beyan edilecektir.

Depolama

• Endüstriyel sınıf SSD kullanılacaktır; tüketici sınıfı modül kabul edilmeyecektir.
• Güç kesintisi koruması (PLP) bulunacaktır.
• TBW veya DWPD değeri beyan edilecek; uygulamanın günlük yazma miktarına göre ömür hesabı sunulacaktır.
• SMART verileri işletim sistemi üzerinden okunabilir olacaktır.

Ağ ve arayüzler

• Asgari 2 adet Gigabit Ethernet portu bulunacaktır.
• Uygulama gerektiriyorsa izole seri port ve dijital giriş/çıkış sağlanacaktır; USB dönüştürücü ile karşılanması kabul edilmeyecektir.

Uyumluluk ve ömür

• Endüstriyel ortam EMC uyumluluğu (EN 61000-6-2 / EN 61000-6-4) beyan edilecektir.
• Ürün için asgari 5 yıl tedarik sürekliliği taahhüt edilecek; donanım revizyonlarında PCN, ömür sonunda EOL bildirimi yapılacaktır.
• Araç üzerine monte edilecek cihazlar için: EN 50155, EN 45545-2 ve EN 50121-3-2 sertifikaları belgelenecektir.

Sahada en sık karşılaştığımız beş hata

1. Fanlı bir PC'yi kapalı saha kabinine koymak. Kabin havası dönmüyorsa fan sadece sıcak havayı karıştırır; termal problem çözülmez, gizlenir.
2. "UPS var, sorun yok" demek. UPS kesinti süresini uzatır ama uzun kesintide cihaz yine kapalı kalır. Çözüm otomatik açılmadır.
3. Kapasiteye bakıp dayanıma bakmamak. "512 GB SSD" bilgisi, sürekli log yazan bir sistem için hiçbir şey ifade etmez; TBW ve PLP ifade eder.
4. Tek Ethernet portuyla kamera ve otomasyon ağını birleştirmek. Ağ yükü arttığında kontrol trafiği gecikir; sorun cihazda değil topolojidedir ama fatura cihaza kesilir.
5. Araç içi uygulamayı istasyon cihazıyla çözmeye çalışmak. Endüstriyel olmak EN 50155 olmak değildir. Bu ikisi karıştırıldığında sorun kabul aşamasında ortaya çıkar ve proje gecikir.

Sonuç

Metro projelerinde bilgisayar seçimi, bir performans tercihi değil bir işletme sürekliliği tercihidir. Ev tipi bir PC yavaş olduğu için elenmez — iklimlendirilmiş bir odada, başında bir insanla, günde sekiz saat çalışacağı varsayımıyla tasarlandığı için elenir. Metro sahasında bu varsayımların hiçbiri geçerli değildir.

Doğru yaklaşım şudur: istasyon ve sabit tesis tarafında fansız endüstriyel Box PC, araç üzerinde EN 50155 sertifikalı railway bilgisayarı. Şartnameyi de cihaz modeli üzerinden değil, yukarıdaki gereksinim maddeleri üzerinden yazın. Böylece teklifler aynı düzlemde karşılaştırılır ve "en ucuz" ile "en uygun" arasındaki fark, ihale masasında görünür hale gelir.
