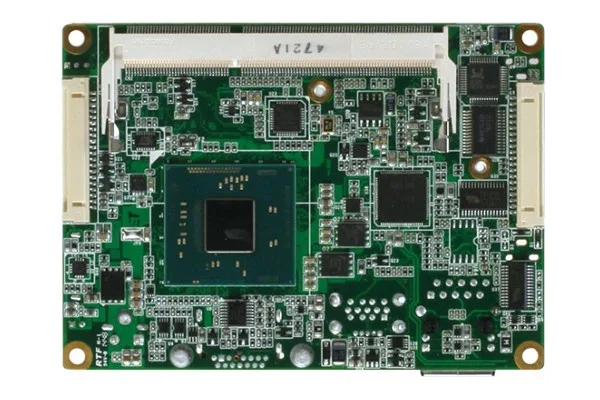

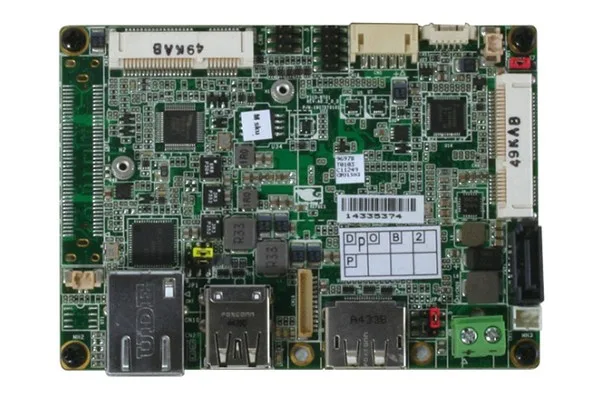

PICO-BT01-A12-00A4
PICO-BT01, Intel® Atom™ E3825 İşlemci (Bay Trail) ile donatılmış, ultra kompakt Pico-ITX (100mm x 72mm) form faktöründe bir SBC'dir. Bu varyant, Çift Çekirdekli E3825 CPU'ya (6W TDP) ve 8GB'a kadar DDR3L belleğe sahiptir. Fansız tasarıma uygun, düşük güç tüketimli gömülü sistemler için idealdir.
Sistem, tek bir DDR3L SODIMM yuvası üzerinden maksimum 8GB RAM destekler. Grafik çıkışı olarak bir adet **LVDS** (18/24-bit 2CH, 1400 x 900) ve bir adet **DisplayPort (DP)** çıkışı sunar. İki adede kadar eşzamanlı ekranı destekler. Depolama için bir adet SATA 3.0Gb/s portu ve Full-Size mSATA/mPCIe (varsayılan mSATA) yuvası mevcuttur.
Geniş G/Ç seçenekleri arasında bir adet Gigabit Ethernet (Intel® i210), bir adet USB 3.2 Gen 1 (arka I/O) ve iki adet USB 2.0 portu bulunur (1x arka I/O, 1x dahili). İki adet COM portu (1x RS-232, 1x RS-232/422/485) ve 4-bit GPIO endüstriyel iletişimi destekler. Genişleme için Half-Sized Mini-Card yuvası mevcuttur.
Çalışma sıcaklığı 0°C ~ 60°C aralığındadır ve +12V DC güç girişi gerektirir. Opsiyonel BIO Konektörü (Daughter Board için) desteği mevcuttur. Bu modelde Line-out (ses çıkışı) ve DIO mevcuttur.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
2 Eşzamanlı Ekran |
|---|
Performans
|
İşlemci (CPU)
|
Intel® Atom® E3825 2 Core 1.33 GHz BM: 380 |
|---|---|
|
İşlemci Ailesi
|
Intel® Atom™ |
|
RAM [Sistem Belleği]
|
DDR3L 1333 MHz SODIMM x 1 (Maks. 8GB) |
|
SSD/HDD/mSATA/M.2
|
SATA 3.0Gb/s x 1, mSATA (Full size) x 1 |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 1 |
|---|---|
|
USB 3.0
|
Intel® i210 Gigabit Ethernet |
|
USB 2.0
|
Gen 1 x 1 |
|
RS 232 Seri Port
|
x 1 (Dahili Header) |
|
RS 232/422/485 Seri Port
|
x 1 (Dahili Header) |
|
Video Çıkışı
|
DP x 1 (Opsiyonel) |
|
Dijital I/O
|
4-Bit Digital I/O |
|
Ses Çıkışı
|
Line-Out (Realtek ALC897/892) |
|
Genişleme Yuvası
|
Full-Size mSATA/mPCIe x 1, Half-Sized mPCIe x 1, BIO x 1 (Opsiyonel) |
|
Kablosuz
|
Mini-Card üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
100mm x 72mm |
|---|---|
|
Soğutma
|
Fansız |
|
Güç Tüketimi
|
1.14A@ +12V (Tipik) |
|
Besleme Voltajı
|
+12V DC (Phoenix 2-pin/DC Jack) |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
100mm x 72mm |
|
Ağırlık (kg)
|
0.08 kg |
Sistem
|
Form Faktörü
|
PICO-ITX |
|---|---|
|
AI Accelerator| GPU
|
Intel® HD Graphics : 0.5 TOPS |
|
Çeşitli Portlar
|
SMBus, DIO |
|
LVDS
|
18/24-bit 2CH x 1 (1400x900) |
|
Sertifikalar
|
CE/FCC Class A |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Levels |
|
RTC Batarya
|
Lithium Battery 3V/240mAh |
|
MTBF (Saat)
|
80, 000 |
Desteklenen İşletim Sistemleri
Windows 7/10 (64 bit), Linux Ubuntu 21.04.0
