GENE-SKU6W1-A11-0001

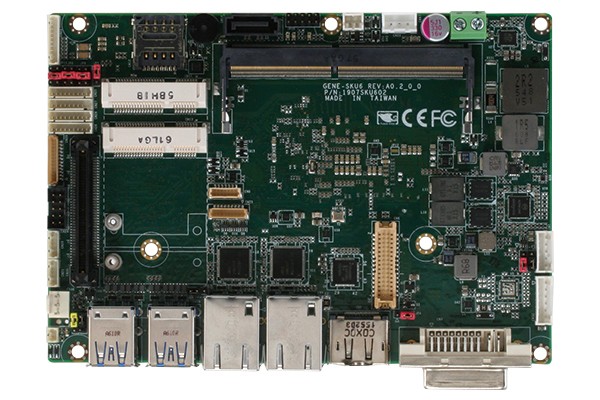

GENE-SKU6W1, 6. Nesil Intel® Core™ i7-6600U İşlemci ile donatılmış 3.5 inç SubCompact (146mm x 101.7mm) Anakarttır. Bu varyant, yüksek performanslı i7-6600U CPU'ya (TDP-up 25W) sahiptir ve geniş sıcaklık aralığında (-20°C ~ 70°C, WiTAS1) çalışabilen özel bir çözümdür. Lehimli bellek tasarımı, termal stabiliteyi artırır.
Sistem, tek bir DDR4 2133MHz SODIMM soketi aracılığıyla 16GB'a kadar non-ECC belleği destekler. Görüntü denetleyicisi Intel® HD Graphics 520'dir ve üç adede kadar eşzamanlı ekranı (DP, LVDS, DVI-D) destekler. LVDS çıkışı Dual Channel 18/24-bit ile 1920 x 1080 çözünürlüğe kadar görüntü sağlayabilir.

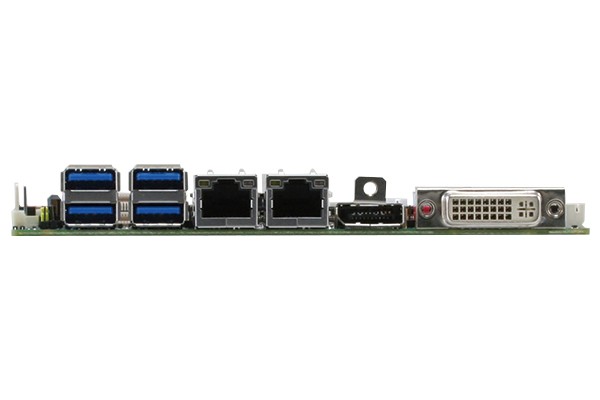

Geniş G/Ç seçenekleri, iki adet Intel® Gigabit Ethernet (RJ-45) portu, dört adet USB 3.2 Gen 1 ve iki adet dahili USB 2.0 portunu içerir. Toplamda dört adet COM portu (1 adet RS232, 3 adet RS232/422/485) mevcuttur. Depolama için bir adet SATA III (6.0Gb/s) portu ve bir adet mSATA (Half-size Mini-Card ile ortak) yuvası bulunur. Ayrıca, BIO Konektörü ile bir Kızak Kartı (Daughter Board) desteği mevcuttur.
Genişleme yetenekleri Full-size Mini-Card yuvası, mSATA/Mini-Card yuvası ve SIM kart yuvasını içerir. İsteğe bağlı TPM 2.0 modülü mevcuttur. Çalışma sıcaklığı aralığı -20°C ~ 70°C'dir ve bu zorlu ortamlar için güç gereksinimi +12V DC olarak belirlenmiştir.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
3 Eşzamanlı Ekran |
|---|---|
|
Dokunmatik Kontrol
|
4/5/8-wire Touch Controller (Opsiyonel) |
Performans
|
İşlemci (CPU)
|
Intel® Core™ i7-6600U (2 Çekirdek, 2.6 GHz) |
|---|---|
|
RAM [Sistem Belleği]
|
DDR4 2133MHz SODIMM x 1 (Maks. 16GB) |
|
SSD/HDD/mSATA/M.2
|
SATA III x 1, mSATA x 1 (Half Size) |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
DP 1.2 x 1, DVI-D x 1 (Opsiyonel DVI-I/VGA) |
|---|---|
|
USB 3.2
|
Gen 1 x 4 |
|
USB 2.0
|
x 2 (Dahili) |
|
RS 232 Seri Port
|
x 1 (COM 1) |
|
RS 232/422/485 Seri Port
|
x 3 (COM 2, 3, 4) |
|
USB 3.0
|
8-bit GPIO |
|
Genişleme Yuvası
|
Full-size mPCIe x 1, Half-size mSATA/mPCIe x 1 |
|
Kablosuz
|
Mini-Card üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
146mm x 101.7mm |
|---|---|
|
Besleme Voltajı
|
+12V DC (Phoenix 2-pin) |
|
Çalışma Sıcaklığı
|
-20°C ~ 70°C |
|
Dış Boyutlar (mm)
|
146mm x 101.7mm |
Sistem
|
AI Accelerator| GPU
|
Intel® HD Graphics 520 |
|---|---|
|
Çeşitli Portlar
|
SIM x 1, BIO Connector x 1, SMBus x 1 |
|
Sertifikalar
|
CE/FCC Class A |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Seviye |
Desteklenen İşletim Sistemleri
Windows 7/10 (64bit), Linux Ubuntu 21.04.0
