GENE-SKU6-A11-0001

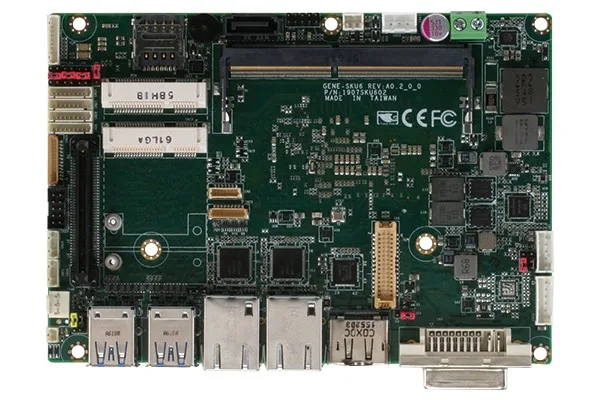

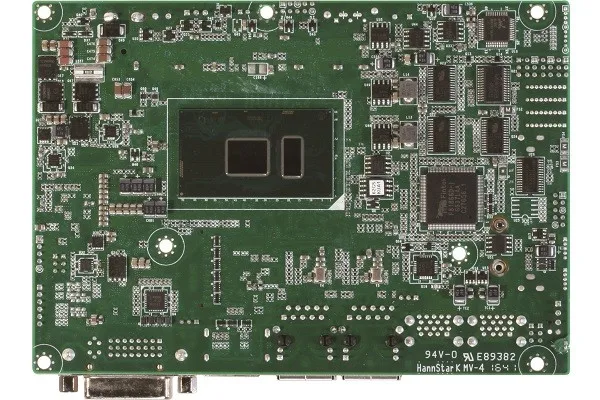

GENE-SKU6, 6. Nesil Intel® Core™ i7-6600U İşlemci ile donatılmış 3.5 inç SubCompact (146mm x 101.7mm) Anakarttır. Bu varyant, yüksek performanslı i7-6600U CPU'ya (TDP-up 25W) sahiptir ve geniş 9V~36V DC güç girişi ile endüstriyel ve gömülü sistemler için fansız bir çözüm sunar. Lehimli bellek tasarımı, termal stabiliteyi artırır.
Sistem, tek bir DDR4 2133MHz SODIMM soketi aracılığıyla 16GB'a kadar non-ECC belleği destekler. Görüntü denetleyicisi Intel® HD Graphics 520'dir ve üç adede kadar eşzamanlı ekranı (DP, LVDS, DVI-D) destekler. LVDS çıkışı Dual Channel 18/24-bit ile 1920 x 1080 çözünürlüğe kadar görüntü sağlayabilir.
Geniş G/Ç seçenekleri, iki adet Intel® Gigabit Ethernet (RJ-45) portu, dört adet USB 3.2 Gen 1 ve iki adet dahili USB 2.0 portunu içerir. Toplamda dört adet COM portu (1 adet RS232, 3 adet RS232/422/485) mevcuttur. Depolama için bir adet SATA III (6.0Gb/s) portu ve bir adet mSATA (Half-size Mini-Card ile ortak) yuvası bulunur. Ayrıca, BIO Konektörü ile bir Kızak Kartı (Daughter Board) desteği mevcuttur.
Genişleme yetenekleri Full-size Mini-Card yuvası, mSATA/Mini-Card yuvası ve SIM kart yuvasını içerir. İsteğe bağlı 4/5/8-wire Touch Screen Controller ve TPM 2.0 modülü mevcuttur. Çalışma sıcaklığı aralığı 0°C ~ 60°C'dir (WiTAS1 sürümünde -20°C ~ 70°C).
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
3 Eşzamanlı Ekran |
|---|---|
|
Dokunmatik Kontrol
|
4/5/8-wire Touch Controller (Opsiyonel) |
Performans
|
İşlemci (CPU)
|
Intel® Core™ i7-6600U (2 Çekirdek, 2.6 GHz) |
|---|---|
|
RAM [Sistem Belleği]
|
DDR4 2133MHz SODIMM x 1 (Maks. 16GB) |
|
SSD/HDD/mSATA/M.2
|
SATA III x 1, mSATA x 1 (Half Size) |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
DP 1.2 x 1, DVI-D x 1 (Opsiyonel DVI-I/VGA) |
|---|---|
|
USB 3.2
|
Gen 1 x 4 |
|
USB 2.0
|
x 2 (Dahili) |
|
RS 232 Seri Port
|
x 1 (COM 1) |
|
RS 232/422/485 Seri Port
|
x 3 (COM 2, 3, 4) |
|
USB 3.0
|
8-bit GPIO |
|
Genişleme Yuvası
|
Full-size mPCIe x 1, Half-size mSATA/mPCIe x 1 |
|
Kablosuz
|
Mini-Card üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
146mm x 101.7mm |
|---|---|
|
Güç Tüketimi
|
3.42A@ +12V (Tipik) |
|
Besleme Voltajı
|
+9V ~ 36V DC (Phoenix 2-pin) |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
146mm x 101.7mm |
Sistem
|
AI Accelerator| GPU
|
Intel® HD Graphics 520 |
|---|---|
|
Çeşitli Portlar
|
SIM x 1, BIO Connector x 1, SMBus x 1 |
|
Sertifikalar
|
CE/FCC Class A |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Seviye |
Desteklenen İşletim Sistemleri
Windows 7/10 (64bit), Linux Ubuntu 21.04.0
