EPIC-BT07-A13-00A3

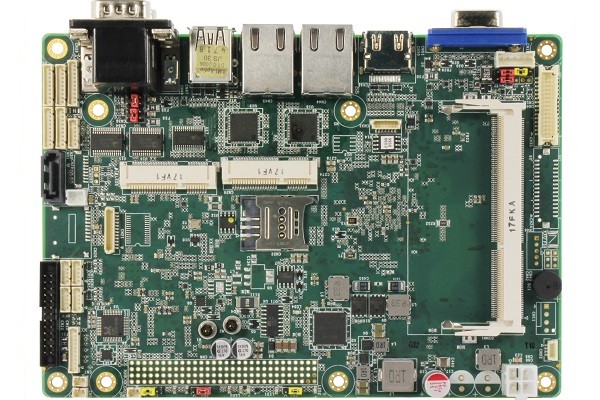

EPIC-BT07, Intel Celeron® N2807 İşlemci ile donatılmış EPIC form faktöründe (115mm x 165mm) bir Anakarttır. Bu varyant, 2 çekirdekli Intel Celeron® N2807 CPU'ya sahiptir ve 4.3W TDP ile fansız çalışmaya uygun, ultra düşük güç tüketimli bir çözüm sunar. Kart, geniş bir I/O ve genişleme arayüzü ile endüstriyel ve gömülü sistemler için tasarlanmıştır.
Sistem, tek bir DDR3L 1333 SODIMM soketi aracılığıyla 8GB'a kadar belleği destekler. Çift ekran yapılandırmasını (VGA + LVDS, VGA + HDMI veya HDMI + LVDS) destekler ve LVDS çıkışı Dual Channel 24/48-bit ile 1920 x 1080 çözünürlüğe kadar görüntü sağlayabilir.
Geniş G/Ç seçenekleri, iki adet Intel® I210 Gigabit Ethernet (RJ-45) portu, bir adet USB 3.2 Gen 1 ve beş adet USB 2.0 portunu içerir. Toplamda altı adet COM portu (2 adet RS232/422/485, 4 adet RS232) mevcuttur. Depolama için bir adet SATA 3Gb/s portu ve Mini-Card yuvası bulunur.
Genişleme yetenekleri, bir adet Mini Card yuvası (Full Size) ve bir adet mSATA/Mini Card yuvasını (Full Size) içerir. Ayrıca, isteğe bağlı olarak TPM 2.0 ile dokunmatik kontrolör mevcuttur. Geniş 9V ~ 24V DC güç girişi aralığı ve 2W ses amfisi, esnek uygulama imkanı sunar. SIM kart yuvası da mevcuttur.
Teknik Özellikler TECHNICAL SPECIFICATIONS
Ekran
|
Görüntüleme Desteği
|
2 Eşzamanlı Ekran |
|---|
Performans
|
İşlemci (CPU)
|
Intel® Celeron® N2807 2 Core 1.58 / 2.16 GHz BM: 450 |
|---|---|
|
İşlemci Ailesi
|
Intel® Celeron® |
|
RAM [Sistem Belleği]
|
DDR3L 1333 SODIMM x 1 (Maks. 8GB) |
|
SSD/HDD/mSATA/M.2
|
SATA 3.0 Gbps x 1, mSATA (Full Size) x 1 |
|
Depolama Nemi
|
0% ~ 90% RH, yoğuşmasız |
Bağlantı
|
LAN/Ethernet Port Tipi
|
x 2 |
|---|---|
|
USB 3.0
|
Intel® I210 Gigabit Ethernet |
|
USB 2.0
|
Gen 1 x 1 |
|
RS 232 Seri Port
|
x 4 (COM1, COM4, COM5, COM6) |
|
RS 232/422/485 Seri Port
|
x 2 (COM2, COM3) |
|
Video Çıkışı
|
VGA x 1, HDMI x 1 |
|
Dijital I/O
|
16-bit GPIO |
|
Ses Çıkışı
|
Line-In / Line-Out / Mic (Realtek ALC897), 2W Amp. |
|
Genişleme Yuvası
|
Full Sized-mPCIe x 1, Full Sized-mSATA x 1 |
|
Kablosuz
|
Mini Card üzerinden (Opsiyonel) |
|
Wake on LAN
|
Evet |
Fiziksel
|
Kart Boyutu (mm)
|
115mm x 165mm |
|---|---|
|
Soğutma
|
Fansız |
|
Besleme Voltajı
|
+9V to +24V DC (4-Pin ATX veya Phoenix 2-Pin) |
|
Çalışma Sıcaklığı
|
0°C ~ 60°C |
|
Dış Boyutlar (mm)
|
115mm x 165mm |
Sistem
|
Form Faktörü
|
4" EPIC |
|---|---|
|
AI Accelerator| GPU
|
Intel® HD Graphics : 0.5 TOPS |
|
Çeşitli Portlar
|
LPT (Opsiyonel, GPIO ile ortak) |
|
LVDS
|
Dual Channel 24/48-bit x 1 (Up to 1920 x 1080) |
|
Sertifikalar
|
CE/FCC Class A |
|
SIM Kart Yuvası
|
x 1 |
|
BIOS
|
UEFI |
|
Watchdog Timer
|
255 Seviye |
|
Güvenlik
|
TPM 2.0 (Opsiyonel) |
Desteklenen İşletim Sistemleri
Windows 7/10 (64bit), Ubuntu 21.04 / kernel 5.11.0-13-generic #14
