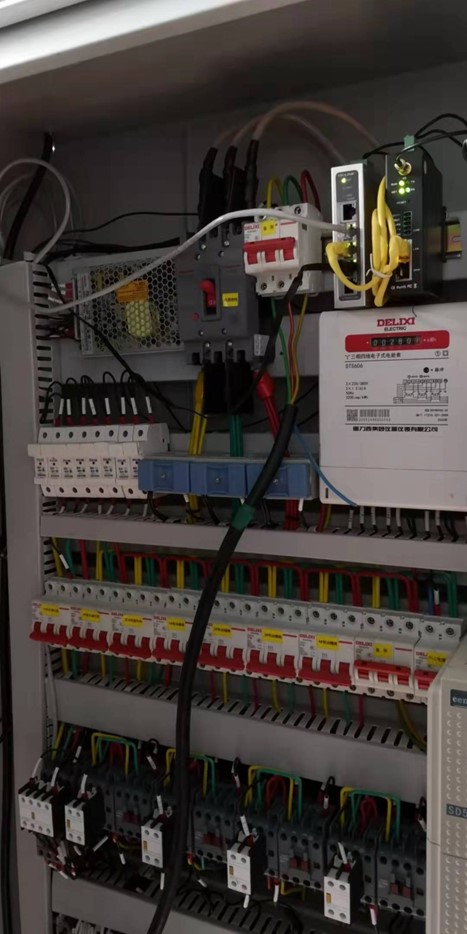

S7-200 PLC’yi MQTT Bulut Platformuna dönüştürmek için kullanılan tipik bir PLC IOT Ağ Geçidi IPC4-GW-BL102'nin bir uygulama durumudur. Uygulama fotoğrafları aşağıdadır.

Birçok su tedarik departmanında, genellikle kontrolör olarak Siemens S7-200'ü kullanırlar, ancak şimdi uzaktan kontrolü gerçekleştirmeleri ve çeşitli IoT bulut platformlarına bağlanmaları gerekiyor. Bu nedenle, PLC IoT Gateway IPC4-GW-BL102 aracılığıyla S7-200'den veri toplamasını gerçekleştirmek ve ardından IoT bulut platformuna MQTT Json formatında veya OPC UA'da erişmek gerekir.

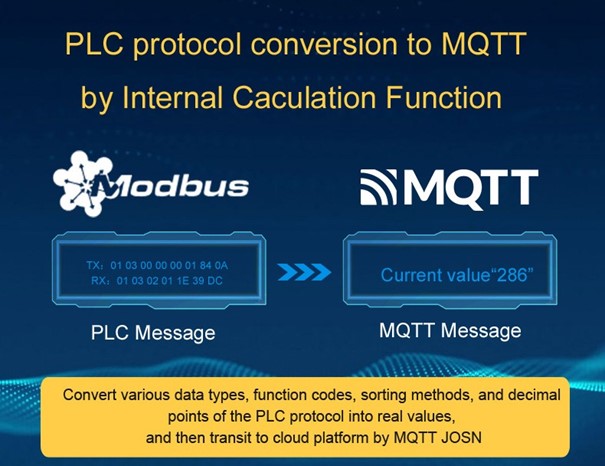

PLC IoT ağ geçidi IPC4-GW-BL102, PLC veri toplama işlemini gerçekleştirebilir ve aynı anda MQTT protokolüne veya OPC UA protokolüne dönüştürebilir. Kullanıcıların protokol dönüştürme sorunlarıyla ilgilenmesine gerek yoktur. Aşağıda gösterildiği gibi:

S7-200 seri iletişimi destekler. Bu nedenle, S7-200'e bağlanmak için IPC4-GW-BL102 seri bağlantı noktası kullanılır. Aynı zamanda, yerel ekran kontrolü olarak IPC4-GW-BL102 Ethernet arayüzü üzerinden HMI'ye bağlanır. Aynı zamanda bir 4G ağı veya Ethernet üzerinden bulut platformuna bağlanır. Şematik diyagram aşağıdaki gibidir:

Bu şekilde, su tedarik işletmesinin pompa istasyonunun uzaktan izlenmesi hızlı, verimli ve düşük maliyetle gerçekleştirilebilir.

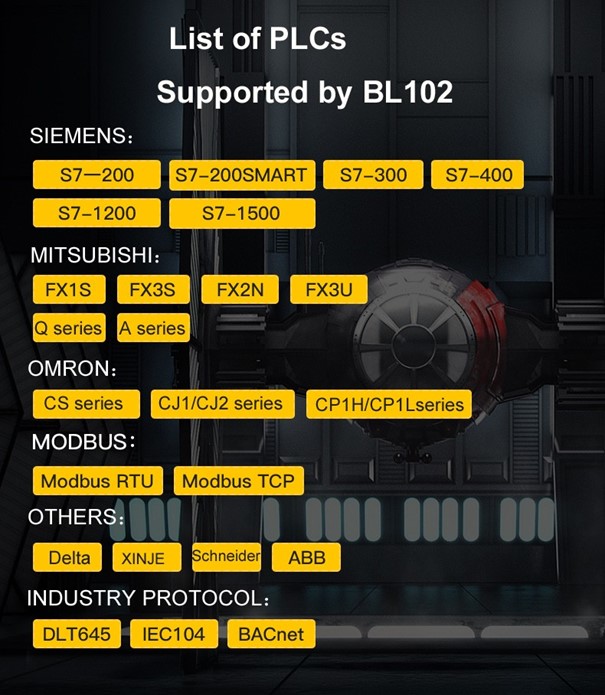

Ayrıca, PLC IOT Ağ Geçidi IPC4-GW-BL102 aşağıdakiler gibi birçok PLC'yi destekler.
